ЗУБООБРАБОТКА

2 раздела

Зубчатое колесо можно нарезать не только на зубофрезерном станке. Инструмент этого направления работает методом копирования: профиль повторяет впадину между зубьями, а ставится он в обычный фрезерный или обрабатывающий центр — там, где партия небольшая, а специализированного станка нет, это способ получить зуб, не отдавая деталь на сторону.

Копирующий инструмент нарезает не любое колесо, а колесо определённого модуля и в определённом диапазоне чисел зубьев. Поэтому у каждой фрезы есть номер: № 1 — колёса на 12–13 зубьев, дальше диапазоны расширяются, № 8 — колёса от 135 зубьев. Модуль и число зубьев колеса вынесены в таблицы отдельными колонками, по ним же работает фильтр.

Дисковые модульные фрезы ZPS-FN (линейка 890070) — быстрорежущая сталь, профиль типа N по DIN 3972, угол зацепления 20°. Диаметры от 40 до 100 мм, посадочные отверстия 16, 22, 27 и 32 мм, 12 зубьев, модули от 0,5 до 6.

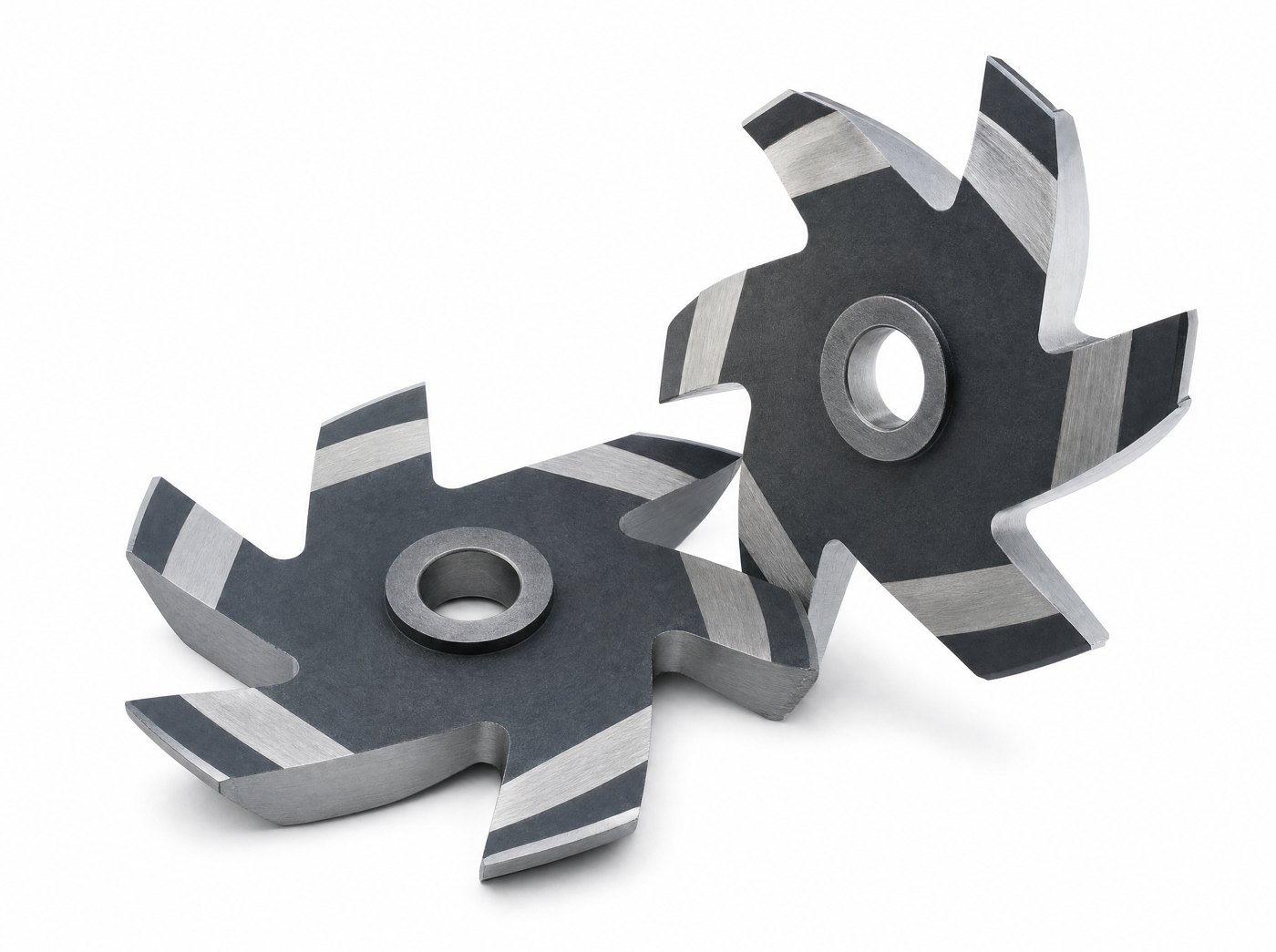

Сменные зубофрезерные головки Yih Troun — твёрдый сплав марки B100, диаметр 22 мм, модули от 0,5 до 1,75. Тот же метод копирования, но инструмент мельче и твёрдосплавный: под малые модули.

Подобрать инструмент под конкретное колесо можно вместе со специалистами компании.
