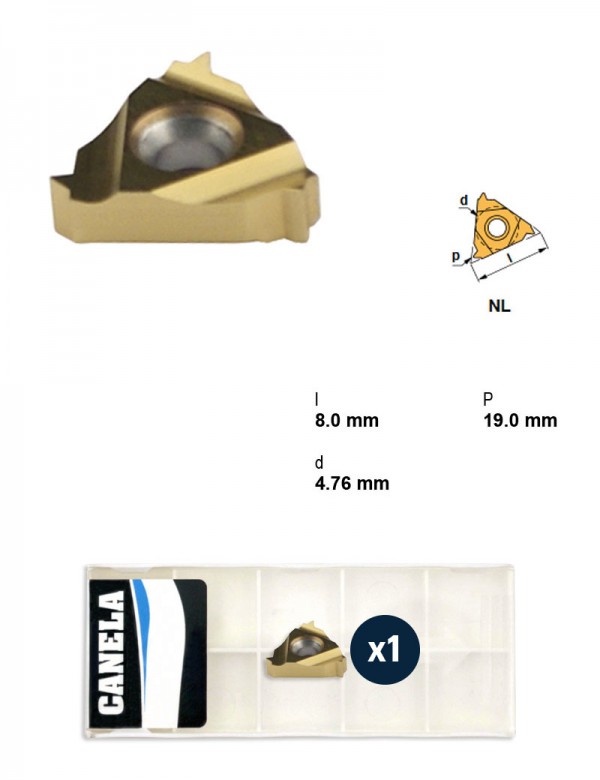

Пластина резьбовая, треугольная 60°, IC 4,76 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, левое
Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 08NL-19WTIN25

Пластина резьбовая, треугольная 60°, IC 4,76 мм, сплав TIN25, Шаг 19 ниток/дюйм, Тип резьбы Whitworth, левое

Шаг19 ниток/дюйм
Тип резьбыWhitworth
ПрименениеРезьбонарезание
Направление резанияЛевое
Марка сплаваTIN25
I.C.4,76 мм
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины2,21 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул 08NL-19WTIN25 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу 08NL-19WTIN25 →

Материалы

  • Резьба: зачем нужна подкладка под пластиной

    Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.

Другие типоразмеры серии

Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.

АртикулТип резьбыМарка сплаваI.C., ммЗадний уголТолщина пластины, ммНаправление резанияВ список
06NR-100ISOTIN25ISOTIN253,96Отрицательный1,77Правое
06NR-125ISOTIN25ISOTIN253,96Отрицательный1,77Правое
06NR-A55TIN25—TIN253,96Отрицательный1,77Правое
06NR-A60TIN25—TIN253,96Отрицательный1,77Правое
08NL-16WTIN25WhitworthTIN254,76Отрицательный2,21Левое
08NL-18WTIN25WhitworthTIN254,76Отрицательный2,21Левое
08NL-19WTIN25WhitworthTIN254,76Отрицательный2,21ЛевоеТекущая
08NL-20WTIN25WhitworthTIN254,76Отрицательный2,21Левое
08NL-24WTIN25WhitworthTIN254,76Отрицательный2,21Левое
08NL-28WTIN25WhitworthTIN254,76Отрицательный2,21Левое
08NL-050ISOTIN25ISOTIN254,76Отрицательный2,21Левое
08NL-075ISOTIN25ISOTIN254,76Отрицательный2,21Левое
