Kemmler · Переходные втулки DIN 228 — конус Морзе DIN 228 · арт. 107.07.21

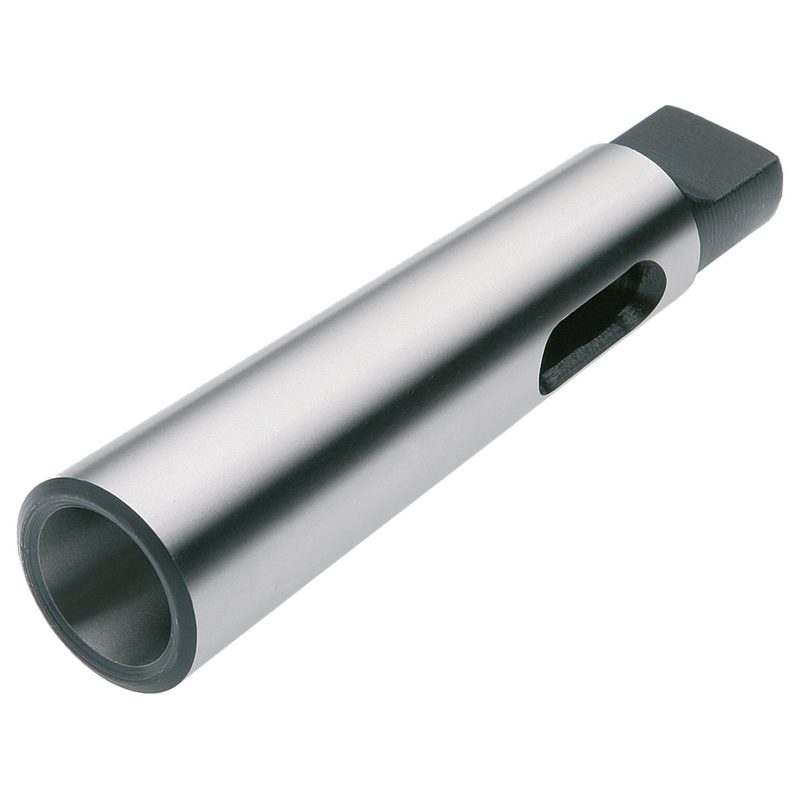

Промежуточная втулка для конуса Морзе MK 2 - MK 1, DIN 228-1B, 107.07.21

Присоединение к станку (ADINTMS)	Конус Морзе DIN 228-B
Присоединение инструмента (ADINTWS)	DIN 2185
Наружный диаметр (BD)	18,6 мм
EAN	4250001039905
Масса	0,2 кг
Общая длина (OAL)	92 мм
Биение	< 10 мкм
Конус / размер присоединения	MK 2
Допуск посадочного отверстия (TDCON)	AT5

Другие типоразмеры серии

Переходные втулки DIN 228 — конус Морзе DIN 228 — 8 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Масса, кг	Общая длина (OAL), мм	Конус / размер присоединения	В список
107.07.21	18,6	0,2	92	MK 2	Текущая
107.07.32	24,7	0,2	112	MK 3
107.07.42	31,6	0,4	124	MK 4
107.07.43	32,4	0,5	140	MK 4
107.07.53	44,7	1,1	156	MK 5
107.07.54	45,5	0,6	171	MK 5
107.07.64	63,8	3,5	218	MK 6
107.07.65	63,8	2,5	218	MK 6

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 107.07.21.

107.03.01Выбиватель для инструментальных конусов MK 1 и MK 2, DIN 228-1B, DIN 317, 107.03.01
