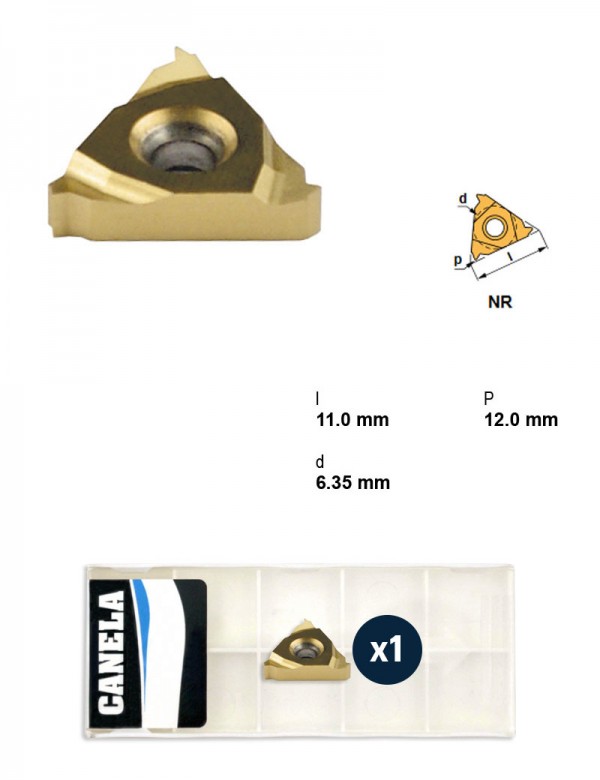

Пластина резьбовая, треугольная 60°, IC 6,35 мм, сплав TIN25, Шаг 12 ниток/дюйм, Тип резьбы Whitworth, правое
| Шаг | 12 ниток/дюйм |
|---|---|
| Тип резьбы | Whitworth |
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 6,35 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,2 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул 11NR-12WTIN25 в строку поиска. Тип изделия указан в коротком описании под названием.
Материалы
Резьба: зачем нужна подкладка под пластиной
Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 11ER-A60TIN25 | — | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | |
| 11NL-100ISOTIN25 | ISO | TIN25 | 6,35 | Отрицательный | 3,2 | Левое | |
| 11NL-150ISOTIN25 | ISO | TIN25 | 6,35 | Отрицательный | 3,2 | Левое | |
| 11NL-A55TIN25 | — | TIN25 | 6,35 | Отрицательный | 3,2 | Левое | |
| 11NL-A60TIN25 | — | TIN25 | 6,35 | Отрицательный | 3,2 | Левое | |
| 11NR-11WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | |
| 11NR-12WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | Текущая |
| 11NR-14WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | |
| 11NR-16WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | |
| 11NR-18WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | |
| 11NR-19WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое | |
| 11NR-20WTIN25 | Whitworth | TIN25 | 6,35 | Отрицательный | 3,2 | Правое |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 11NR-12WTIN25 указан производителем как подходящий.
Державки резьбовые токарные2
- S10K-STXNR11Державка резьбовая Ø10 мм, правое
- S16M-STXNR11Державка резьбовая Ø16 мм, правое, Под пластину, I.C. 6,35 мм
