Kemmler · Сверлильные патроны · арт. 120.15.2013

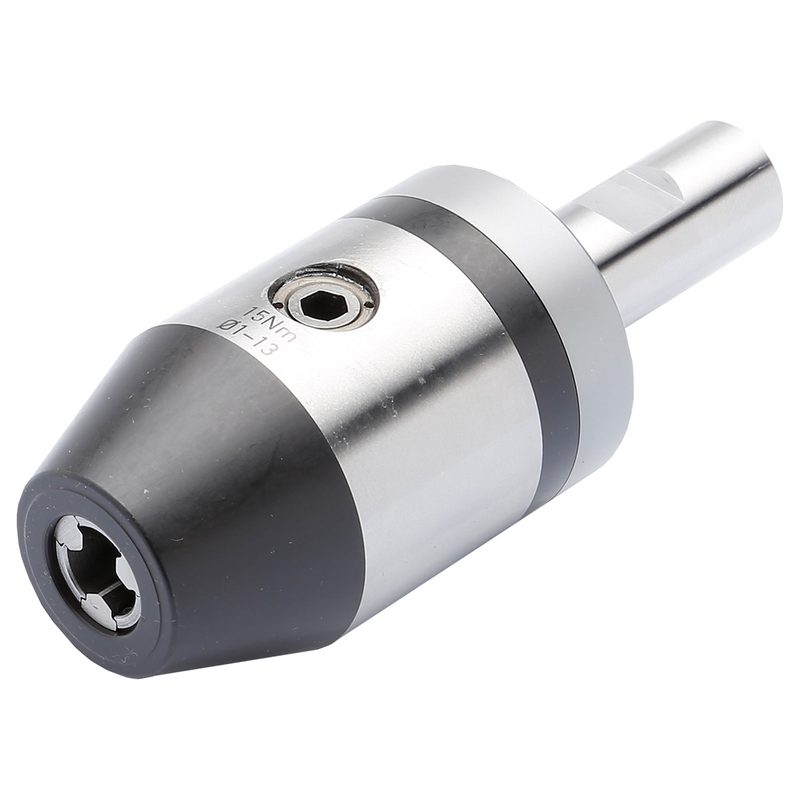

Сверлильный патрон CNC 20 - 1/13 - 82,3, с цилиндрическим хвостовиком DIN 1835 B, 120.15.2013
| Присоединение к станку (ADINTMS) | DIN 6535 HB, цилиндр с лыской |
|---|---|
| Наружный диаметр (BD) | 50 мм |
| Диаметр хвостовика / присоединения (DCONMS) | 20 мм |
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 1,0 – 13 |
| Размер под ключ (DRVS) | 6 мм |
| EAN | 4250001095871 |
| Вылет (LPR) | 82,3 мм |
| Масса | 1,2 кг |
| Общая длина (OAL) | 144 мм |
Другие типоразмеры серии
Сверлильные патроны — 8 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Масса, кг | Общая длина (OAL), мм | Группа размера (SZID) | В список |
|---|---|---|---|---|---|---|
| 14.08.B12 | 37 | 0,3 – 8 | 0,5 | 80 | B12 | |
| 14.13.B16 | 50 | 0,5 – 13 | 1,1 | 95,5 | B16 | |
| 14.16.B16 | 50 | 3,0 – 16 | 1,6 | 103,5 | B16 | |
| 15.08.B12 | 37 | 0 – 8 | 0,8 | 84,2 | B12 | |
| 15.13.B16 | 50 | 1 – 13 | 1 | 106 | B16 | |
| 15.16.B16 | 50 | 2,5 – 16 | 1,3 | 114 | B16 | |
| 120.15.2013 | 50 | 1,0 – 13 | 1,2 | 144 | — | Текущая |
| 120.15.2016 | 50 | 2,5 – 16 | 1,2 | 149 | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 120.15.2013.
Ключи и отвёртки1
- T-6-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 6 мм, LB=100 мм, T-6-100
Документы по позиции
Для этой позиции документы пока не привязаны.
