Kemmler · Гидропатроны с цилиндрическим хвостовиком · арт. 120.H32.20

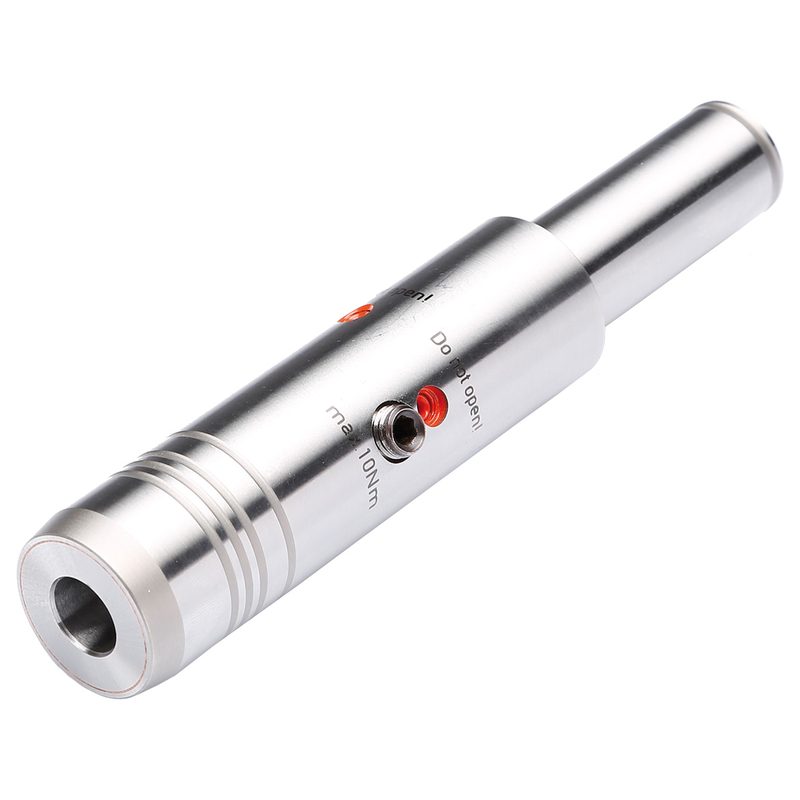

Гидропатрон 32 - 20 - 140, с цилиндрическим хвостовиком, 120.H32.20

Присоединение к станку (ADINTMS)	Цилиндрический хвостовик
Присоединение инструмента (ADINTWS)	Гидравлический зажим
Диаметр BD1	30 мм
Диаметр BD2	32 мм
Диаметр хвостовика / присоединения (DCONMS)	32 мм
Диаметр зажимаемого инструмента (DCONWS)	20 мм
Размер под ключ (DRVS)	5 мм
EAN	4250001108861
Масса	1,1 кг
Общая длина (OAL)	200 мм
Длина корпуса (LB)	140 мм
Размер LS (по чертежу производителя)	60 мм

Другие типоразмеры серии

Гидропатроны с цилиндрическим хвостовиком — 7 позиций серии, Kemmler.

Артикул	Диаметр BD2, мм	Диаметр хвостовика / присоединения (DCONMS), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Общая длина (OAL), мм	Длина корпуса (LB), мм	В список
120.H12.12	25	12	12	146	100
120.H20.12	25	20	12	150	100
120.H20.16	28	20	16	150	100
120.H20.20	32	20	20	150	100
120.H32.12	25	32	12	200	140
120.H32.16	28	32	16	200	140
120.H32.20	32	32	20	200	140	Текущая

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 120.H32.20.

701.R20-SПереходники для гидропатронов 5 частей набор в деревянном футляре, не герметичный по СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.R20-S
701.RD20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, герметичный по СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RD20-S
701.RDC20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, Переходники уплотнённая с с каналами для СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RDC20-S
