Kemmler · Защитные заглушки пластиковые — VDI (DIN 69880 / ISO 10889-1) · арт. 169.30.13

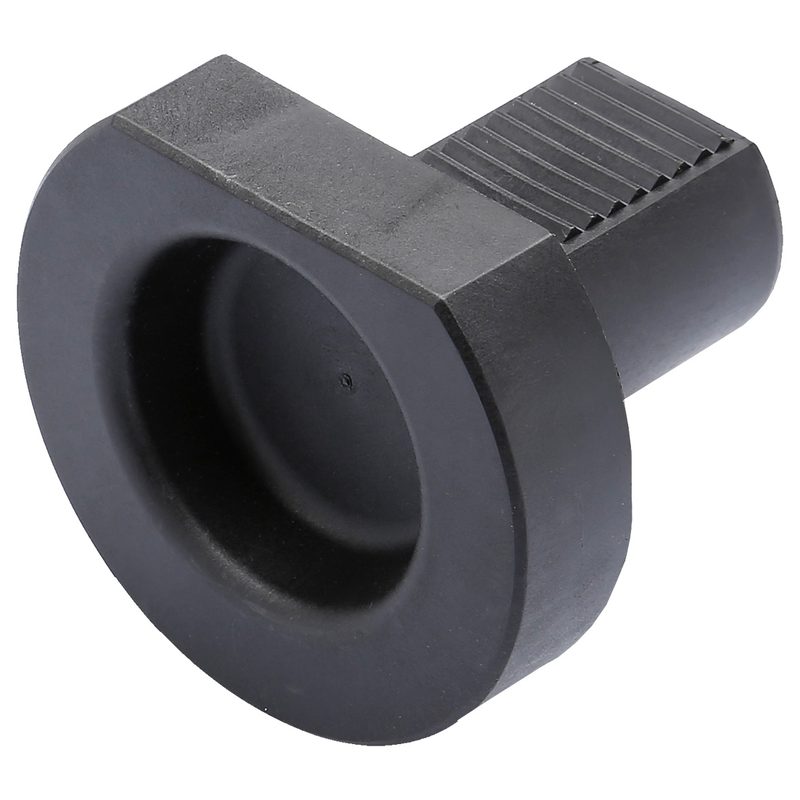

Защитная заглушка из пластик - Форма Z2 Z2 - 16 - 13, DIN ISO 10889 [DIN 69880] - VDI, 169.30.13
| Присоединение к станку (ADINTMS) | VDI (DIN 69880) — 16 |
|---|---|
| Материал корпуса (BMC) | пластик |
| Диаметр хвостовика / присоединения (DCONMS) | 16 мм |
| Диаметр фланца (DF) | 40 мм |
| Размер (по каталогу) | Z2 - 16 × 13 |
| EAN | 4250001096335 |
| Исполнение по направлению (HAND) | нейтральное |
| Масса | 0,3 кг |
| Система / типоразмер | Z2 |
| Размер FLGT (по чертежу производителя) | 13 мм |
Другие типоразмеры серии
Защитные заглушки пластиковые — VDI (DIN 69880 / ISO 10889-1) — 6 позиций серии, Kemmler.
| Артикул | Присоединение к станку (ADINTMS) | Диаметр хвостовика / присоединения (DCONMS), мм | Диаметр фланца (DF), мм | Размер (по каталогу) | Масса, кг | В список |
|---|---|---|---|---|---|---|
| 169.30.13 | VDI (DIN 69880) — 16 | 16 | 40 | Z2 - 16 × 13 | 0,3 | Текущая |
| 209.30.16 | VDI (DIN 69880) — 20 | 20 | 50 | Z2 - 20 × 16 | 0,3 | |
| 259.30.16 | VDI (DIN 69880) — 25 | 25 | 58 | Z2 - 25 × 16 | 0,1 | |
| 309.30.16 | VDI (DIN 69880) — 30 | 30 | 68 | Z2 - 30 × 16 | 0,1 | |
| 409.30.20 | VDI (DIN 69880) — 40 | 40 | 83 | Z2 - 40 × 20 | 0,2 | |
| 509.30.20 | VDI (DIN 69880) — 50 | 50 | 98 | Z2 - 50 × 20 | 0,3 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 169.30.13.
Запчасти к инструменту1
- Z.169.RINGO-кольцо для хвостовик VDI 16, DIN ISO 10889 [DIN 69880] - VDI, Z.169.RING
