Kemmler · Промежуточные втулки, форма F1 — VDI (DIN 69880 / ISO 10889-1) · арт. 259.07.01

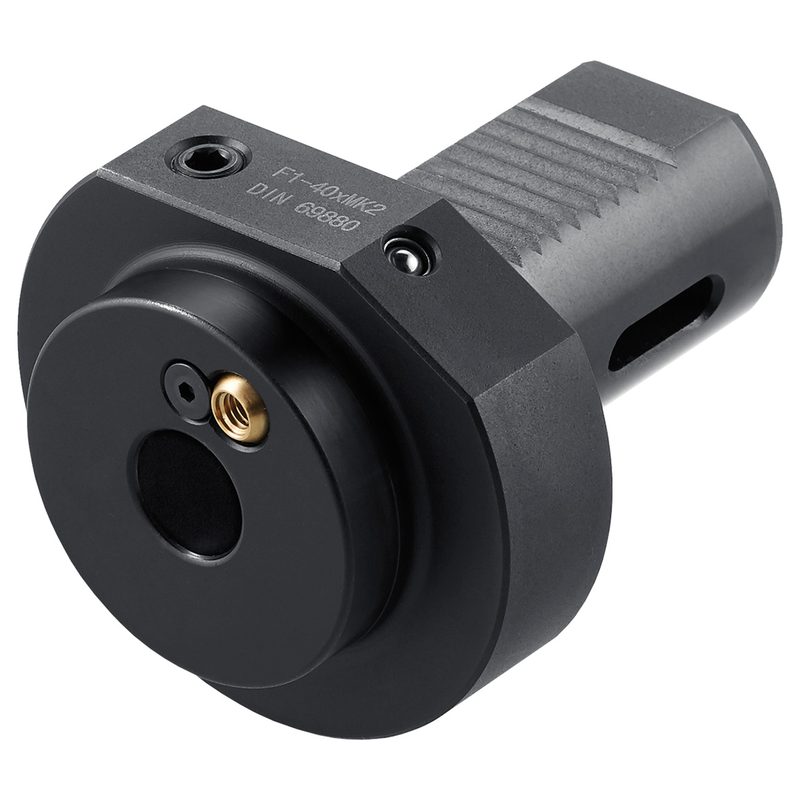

Промежуточная втулка - Форма F1 F1 - 25 - MK1, DIN ISO 10889 [DIN 69880] - VDI, 259.07.01
| Присоединение к станку (ADINTMS) | VDI (DIN 69880) — 25 |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6386 |
| Материал корпуса (BMC) | сталь |
| Диаметр хвостовика / присоединения (DCONMS) | 25 мм |
| Диаметр фланца (DF) | 58 мм |
| Размер (по каталогу) | F1 - 25 × MK 1 |
| EAN | 4250001029982 |
| Исполнение по направлению (HAND) | нейтральное |
| Вылет (LPR) | 23 мм |
| Масса | 0,85 кг |
| Система / типоразмер | F1 |
| Номер конуса Морзе (CTWS) | 1 |
| Размер HTB1 | 25 мм |
| Размер HTB2 | 25 мм |
Другие типоразмеры серии
Промежуточные втулки, форма F1 — VDI (DIN 69880 / ISO 10889-1) — 15 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Присоединение к станку (ADINTMS) | Присоединение инструмента (ADINTWS) | Диаметр хвостовика / присоединения (DCONMS), мм | Диаметр фланца (DF), мм | Размер (по каталогу) | Вылет (LPR), мм | Диаметр BD2, мм | В список |
|---|---|---|---|---|---|---|---|---|
| 169.07.01 | VDI (DIN 69880) — 16 | DIN 6383 | 16 | 40 | F1 - 16 × MK 1 | 32 | 32 | |
| 209.07.01 | VDI (DIN 69880) — 20 | DIN 6384 | 20 | 50 | F1 - 20 × MK 1 | 23 | — | |
| 209.07.02 | VDI (DIN 69880) — 20 | DIN 6385 | 20 | 50 | F1 - 20 × MK 2 | 90 | 40 | |
| 259.07.01 | VDI (DIN 69880) — 25 | DIN 6386 | 25 | 58 | F1 - 25 × MK 1 | 23 | — | Текущая |
| 259.07.02 | VDI (DIN 69880) — 25 | DIN 6387 | 25 | 58 | F1 - 25 × MK 2 | 27 | — | |
| 309.07.01 | VDI (DIN 69880) — 30 | DIN 6388 | 30 | 68 | F1 - 30 × MK 1 | 27 | — | |
| 309.07.02 | VDI (DIN 69880) — 30 | DIN 6389 | 30 | 68 | F1 - 30 × MK 2 | 27 | — | |
| 309.07.03 | VDI (DIN 69880) — 30 | DIN 6390 | 30 | 68 | F1 - 30 × MK 3 | 75 | 58 | |
| 409.07.02 | VDI (DIN 69880) — 40 | DIN 6391 | 40 | 83 | F1 - 40 × MK 2 | 36 | 55 | |
| 409.07.03 | VDI (DIN 69880) — 40 | DIN 6392 | 40 | 83 | F1 - 40 × MK 3 | 36 | 55 | |
| 409.07.04 | VDI (DIN 69880) — 40 | DIN 6393 | 40 | 83 | F1 - 40 × MK 4 | 80 | 68 | |
| 509.07.02 | VDI (DIN 69880) — 50 | DIN 6394 | 50 | 98 | F1 - 50 × MK 2 | 36 | 55 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 259.07.01.
Адаптеры с конусом Морзе (DIN 228)1
- 107.03.01Выбиватель для инструментальных конусов MK 1 и MK 2, DIN 228-1B, DIN 317, 107.03.01
Запчасти к инструменту1
- Z.259.RINGO-кольцо для хвостовик VDI 25, DIN ISO 10889 [DIN 69880] - VDI, Z.259.RING
