EWS · Заглушки EWS для VDI · арт. 29.30S

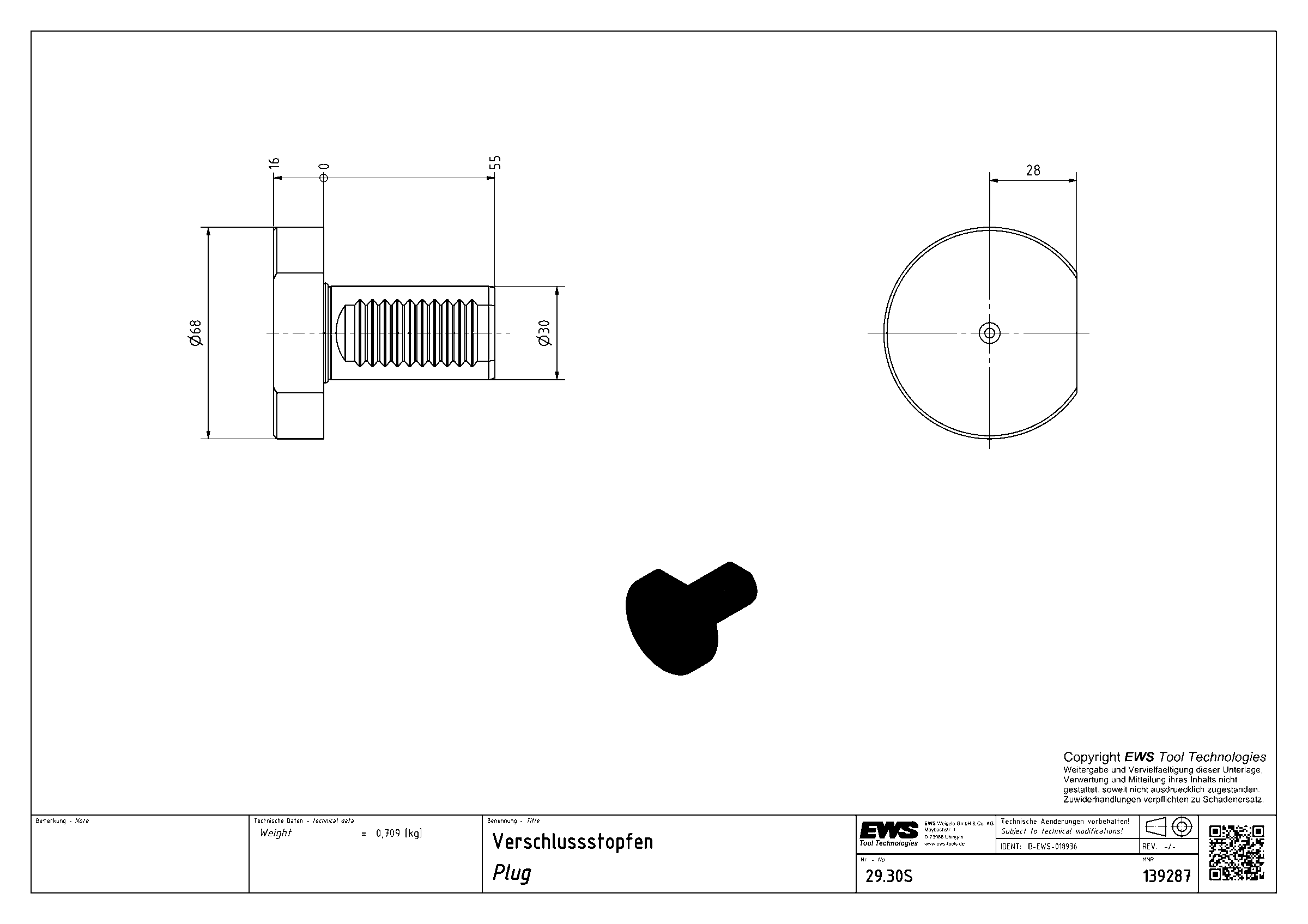

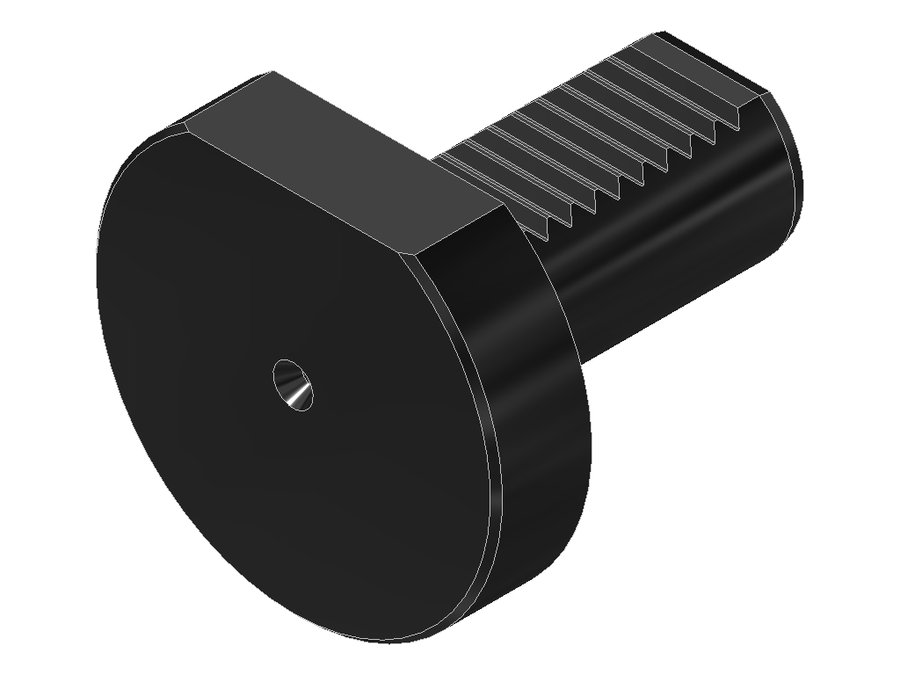

Заглушка EWS 29.30S, хвостовик Ø30
| Код интерфейса станка | ZYV03000105 |
|---|---|
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 30 мм |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Other VDI tools |
| Вылет LPR | 16 мм |
| Масса | 0,709 кг |
| Общая длина | 71 мм |
| Заказной номер EWS | 139287 |
Другие типоразмеры серии
Заглушки EWS для VDI — 15 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Запчасти к инструменту.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Масса, кг | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 29.16S | 16 | VDI16 | 0,168 | 13 | 45 | |
| 29.16S-EMCO | 16 | VDI16 | 0,18 | — | — | |
| 29.20K | 20 | VDI20 | 0,03 | — | — | |
| 29.25K | 25 | VDI25 | 0,04 | 12 | 60 | |
| 29.25S | 25 | VDI25 | 0,416 | 12 | 60 | |
| 29.30K | 30 | VDI30 | 0,075 | — | — | |
| 29.30S | 30 | VDI30 | 0,709 | 16 | 71 | Текущая |
| 29.40K | 40 | VDI40 | 0,14 | — | — | |
| 29.40MAZ | 40 | VDI40 | 1,257 | 20 | 83 | |
| 29.50K | 50 | VDI50 | 0,2 | 20 | 98 | |
| 29.50MAZ | 50 | VDI50 | 2,039 | 17 | 95 | |
| 29.50S | 50 | VDI50 | 2,196 | 20 | 98 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 29.30S.
