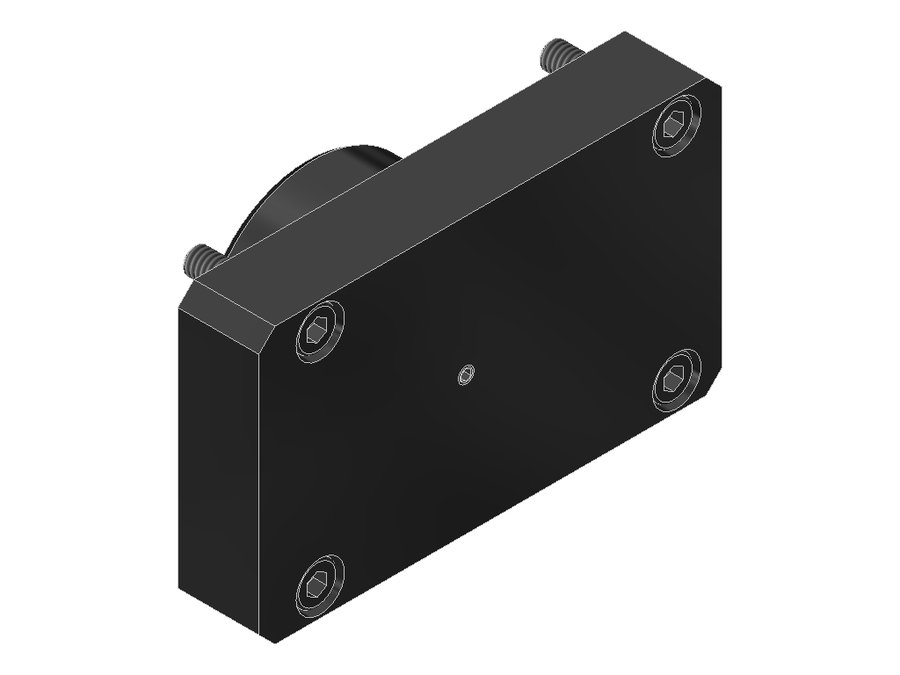

Заглушка EWS 29.BMTQSM200, BMT, используется с одной стороны
EWS · Заглушки EWS, присоединение к станку BMT · арт. 29.BMTQSM200

Заглушка EWS 29.BMTQSM200, BMT, используется с одной стороны

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB068B6885
Присоединение к станкуBMT68 Mazak
Вылет LPR25 мм
Масса3,024 кг
Высота85 мм
Общая длина49 мм
Ширина143 мм
Заказной номер EWS165440
Радиальная высота42,5 мм
Радиальная ширина79 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 29.BMTQSM200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Заглушки уплотнительные

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

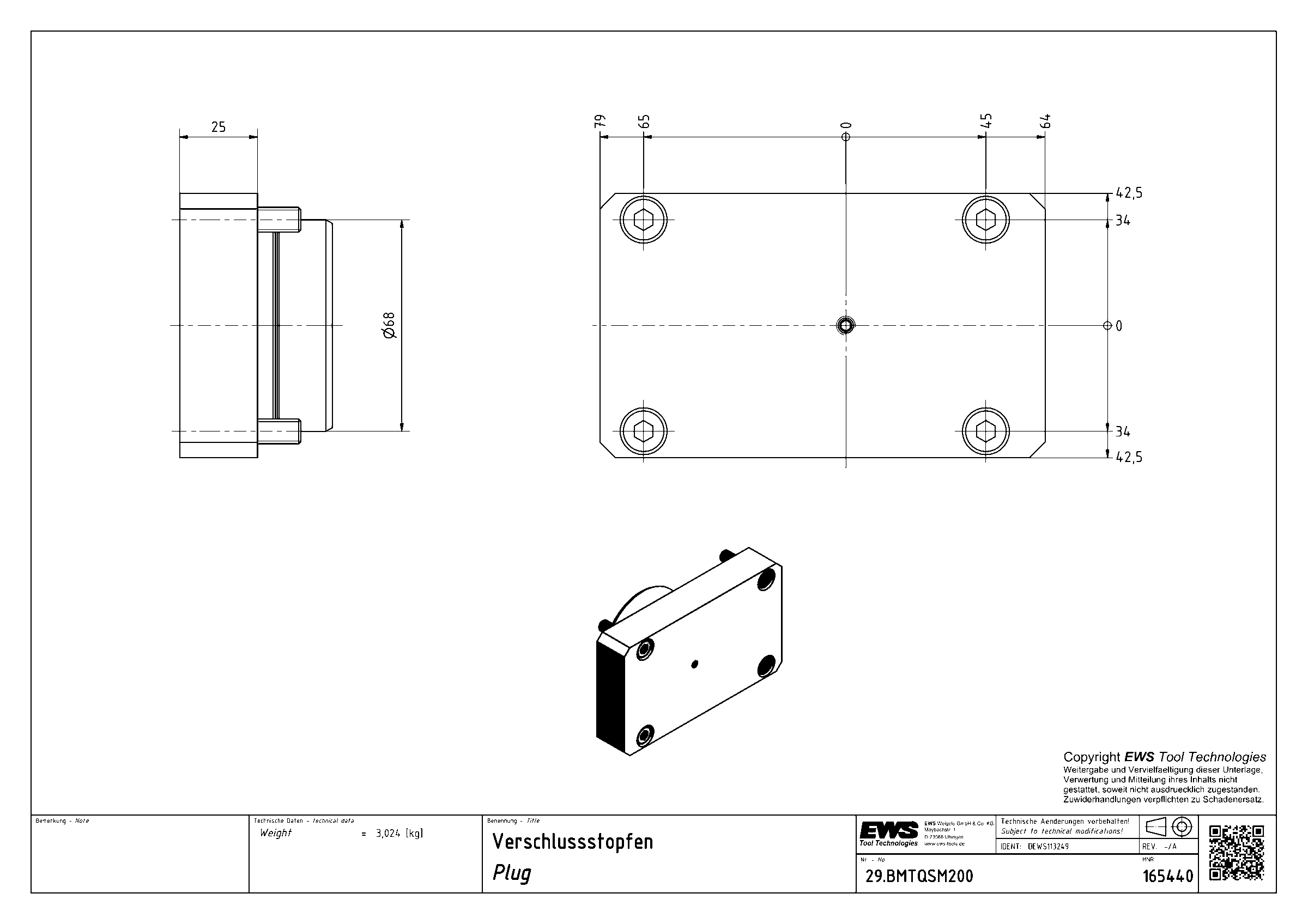

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Заглушки EWS, присоединение к станку BMT — 4 позиции серии, EWS.

АртикулПрисоединение к станкуВылет LPR, ммМасса, кгВысота, ммОбщая длина, ммШирина, ммВ список
29.BMTLB2000BMT60B Okuma151,41003095
29.BMTLB4000BMT60A Okuma151,60311030100
29.BMTLT2000V16BMT55 Okuma251,8871004086
29.BMTQSM200BMT68 Mazak253,0248549143Текущая

Документы по позиции

Для этой позиции документы пока не привязаны.
