ZPS-FN · Фреза «ласточкин хвост» обратная 350005, HSS Co5, DIN 1833B · арт. 350005.045200

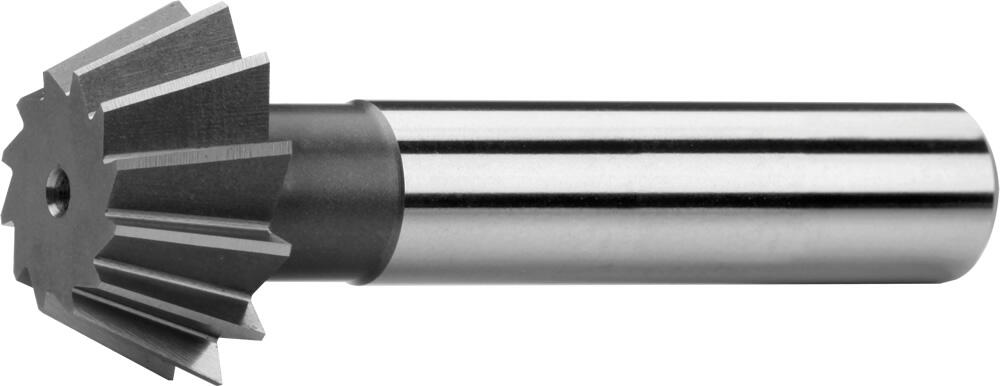

Фреза «ласточкин хвост» обратная 350005, Ø20 мм, угол 45°
| Назначение | фреза «ласточкин хвост» обратная |
|---|---|
| Диаметр D | 20 мм |
| Допуск D | js16 |
| Угол ϱ | 45° |
| Диаметр хвостовика d | 12 мм |
| Общая длина l1 | 63 мм |
| Длина режущей части l2 | 5 мм |
| Число зубьев Z | 10 шт. |
| Материал | HSS Co5 |
| Норма | DIN 1833B |
| Линейка ZPS-FN | 350005 |
Другие типоразмеры серии
Фреза «ласточкин хвост» обратная 350005, HSS Co5, DIN 1833B — 14 позиций серии, ZPS-FN.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы угловые, радиусные и «ласточкин хвост».
| Артикул | Диаметр D, мм | Угол ϱ | Диаметр хвостовика d, мм | Общая длина l1, мм | Длина режущей части l2, мм | Число зубьев Z, шт. | В список |
|---|---|---|---|---|---|---|---|
| 350005.045160 | 16 | 45° | 12 | 60 | 4 | 10 | |
| 350005.045200 | 20 | 45° | 12 | 63 | 5 | 10 | Текущая |
| 350005.045250 | 25 | 45° | 12 | 67 | 6,3 | 10 | |
| 350005.045320 | 32 | 45° | 16 | 71 | 8 | 12 | |
| 350005.045400 | 40 | 45° | 16 | 80 | 10 | 12 | |
| 350005.060160 | 16 | 60° | 12 | 60 | 6,3 | 10 | |
| 350005.060200 | 20 | 60° | 12 | 63 | 8 | 10 | |
| 350005.060250 | 25 | 60° | 12 | 67 | 10 | 10 | |
| 350005.060320 | 32 | 60° | 12 | 71 | 12,5 | 12 | |
| 350005.070160 | 16 | 70° | 12 | 60 | 7 | 10 | |
| 350005.070200 | 20 | 70° | 12 | 63 | 9 | 10 | |
| 350005.070250 | 25 | 70° | 16 | 67 | 11 | 10 |
