Kemmler · Промежуточные втулки — DIN 2080 (SK, ISO 40/50) · арт. 401.08.03

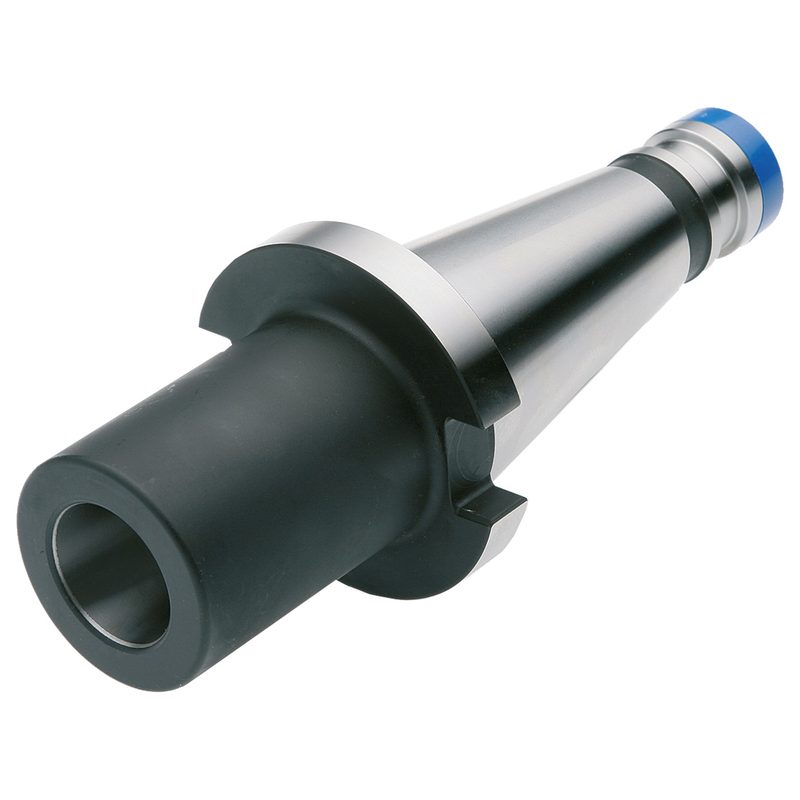

Промежуточная втулка для конуса Морзе SK 40 - 3 - 65, DIN 2080, 401.08.03
| Присоединение к станку (ADINTMS) | DIN 2080 |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6364 |
| Балансировка | G6,3, 15 000 об/мин |
| Наружный диаметр (BD) | 40 мм |
| EAN | 4250001004736 |
| Форма хвостовика (CNSC) | A |
| Вылет (LPR) | 65 мм |
| Масса | 1,1 кг |
| Биение | < 5 мкм |
| Конус / размер присоединения | SK 40 |
| Резьба (THID) | M12 |
| Номер конуса Морзе (CTWS) | 3 |
Другие типоразмеры серии
Промежуточные втулки — DIN 2080 (SK, ISO 40/50) — 28 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Наружный диаметр (BD), мм | Форма хвостовика (CNSC) | Вылет (LPR), мм | Масса, кг | Конус / размер присоединения | Присоединение инструмента (ADINTWS) | Номер конуса Морзе (CTWS) | В список |
|---|---|---|---|---|---|---|---|---|
| 401.07.01 | 25 | AD | 50 | 1 | SK 40 | DIN 6383 | 1 | |
| 401.07.02 | 32 | AD | 50 | 1 | SK 40 | DIN 6383 | 2 | |
| 401.07.03 | 40 | AD | 65 | 1,2 | SK 40 | DIN 6383 | 3 | |
| 401.07.04 | 48 | AD | 95 | 1,4 | SK 40 | DIN 6383 | 4 | |
| 401.08.01 | 25 | A | 50 | 1 | SK 40 | DIN 6364 | 1 | |
| 401.08.02 | 32 | A | 50 | 1,1 | SK 40 | DIN 6364 | 2 | |
| 401.08.03 | 40 | A | 65 | 1,1 | SK 40 | DIN 6364 | 3 | Текущая |
| 401.08.04 | 48 | A | 95 | 1,5 | SK 40 | DIN 6364 | 4 | |
| 401.08.04A | 63 | A | 110 | 2,5 | SK 40 | DIN 6364 | 4 | |
| 401.09.30 | 50 | A | 50 | 1,3 | SK 40 | — | — | |
| 401.09.40 | 63 | A | 100 | 2,5 | SK 40 | — | — | |
| 501.07.01 | 25 | AD | 45 | 2,6 | SK 50 | DIN 6383 | 1 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 401.08.03.
Запчасти к инструменту1
- ERS.401.08.03Набор запчастей, Промежуточная втулка SK 40-3-65 для MK с резьба затяжки DIN 6364 DIN 2080, ERS.401.08.03
Ключи и отвёртки1
- 02.08.03Торцевой ключ с выступами / Ключ для круглых гаек MK 3, для демонтаж от промежуточные втулки для MK с резьба затяжки DIN 6364 401.08.03, 402.08.03, 405.08.03 501.08.01, 501.08.02, 501.08.03, 501.08.04
Документы по позиции
Для этой позиции документы пока не привязаны.
