Kemmler · Переходные втулки с SK на PSK — DIN 69871 / ISO 7388-1 (SK) · арт. 402.09.C4

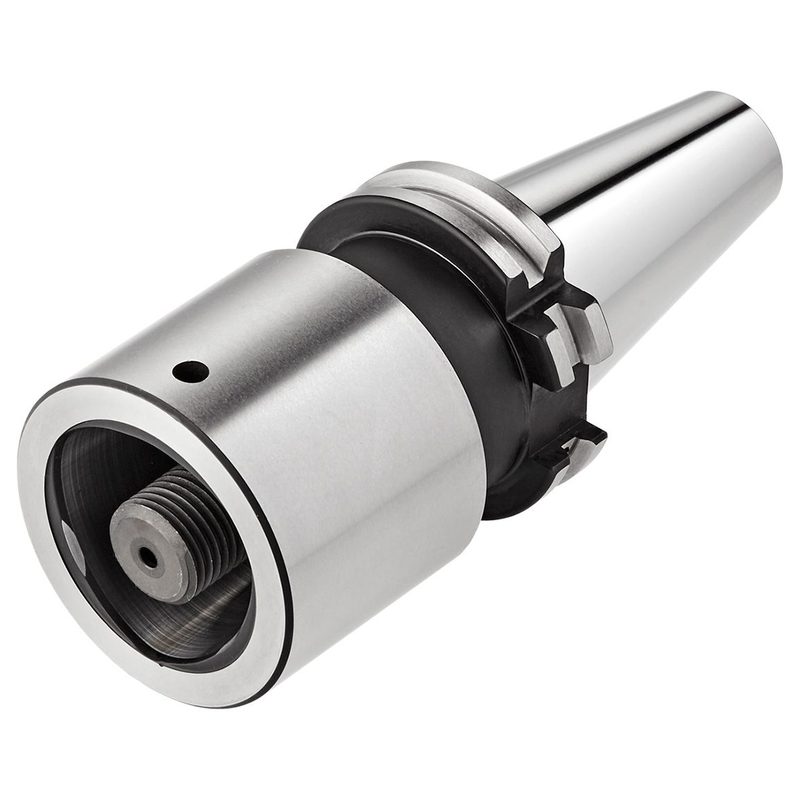

Промежуточная втулка для ISO 26623 (PSK) SK 40 - PSK 40 - 40, ISO 7388-1 AD [DIN 69871 AD], 402.09.C4

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	PSK C4
Балансировка	G6,3, 15 000 об/мин
Наружный диаметр (BD)	40 мм
Диаметр зажимаемого инструмента (DCONWS)	40 мм
EAN	4250001162856
Форма хвостовика (CNSC)	AD
Вылет (LPR)	40 мм
Масса	1,2 кг
Биение	< 3 мкм
Конус / размер присоединения	SK 40
Резьба (THID)	M14x1,5
Момент затяжки (TQ)	55 Н·м
Длина корпуса (LB)	20,9 мм

Другие типоразмеры серии

Переходные втулки с SK на PSK — DIN 69871 / ISO 7388-1 (SK) — 8 позиций серии, Kemmler.

Артикул	Присоединение инструмента (ADINTWS)	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Масса, кг	Конус / размер присоединения	Резьба (THID)	В список
402.09.C3	PSK C3	32	32	30	1,2	SK 40	M12x1,5
402.09.C4	PSK C4	40	40	40	1,2	SK 40	M14x1,5	Текущая
402.09.C5	PSK C5	50	50	50	1,2	SK 40	M16x1,5
402.09.C6	PSK C6	63	63	90	1,2	SK 40	M20x2,0
502.09.C3.030	PSK C3	32	32	30	5	SK 50	M12x1,5
502.09.C4.030	PSK C4	40	40	30	5	SK 50	M14x1,5
502.09.C6.030	PSK C6	63	63	30	5	SK 50	M20x2,0
502.09.C6.100	PSK C6	63	63	100	5,2	SK 50	M20x2,0

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 402.09.C4.

02.09.PSK.040Торцевой ключ с выступами / Ключ для круглых гаек для демонтаж от промежуточные втулки, для PSK 40 Промежуточные втулки, 02.09.PSK.040
