Kemmler · Переходные втулки для держателей свёрл — VDI (DIN 69880 / ISO 10889-1) · арт. 701.709.25-S

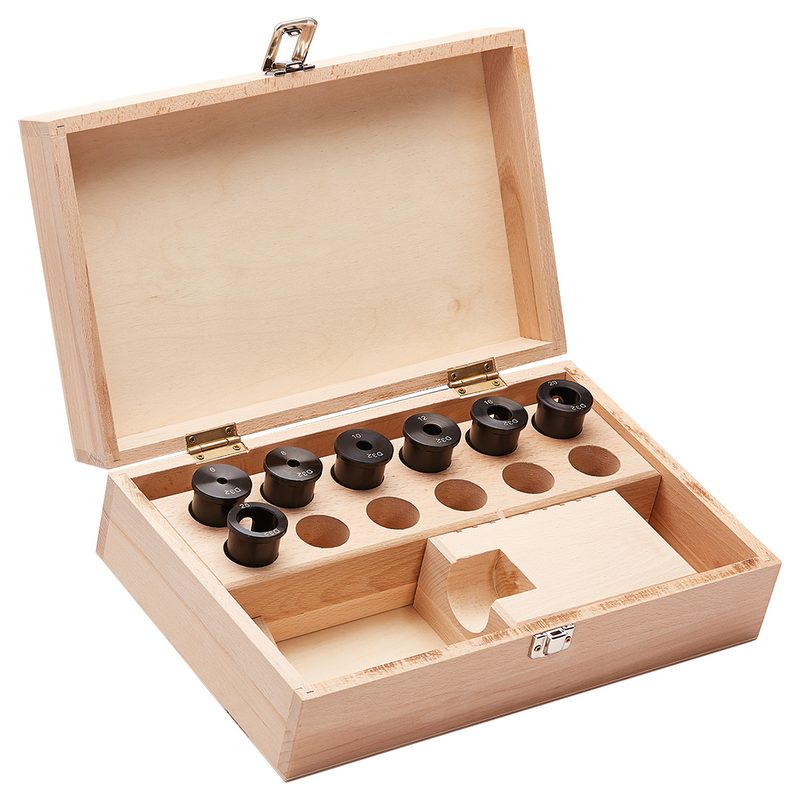

Переходные втулки для держателя борштанг 6 частей набор в деревянном футляре, 701.R25 - Ø 6, 8, 10, 12, 16, 20, 701.709.25-S
| EAN | 4250001158668 |
|---|---|
| Масса | 4,5 кг |
| Общая высота (OAH) | 70 мм |
| Общая длина (OAL) | 360 мм |
| Общая ширина (OAW) | 235 мм |
| Система / типоразмер | Ø 25 | Set 6 St. |06-08-10-12-16-20 |
Другие типоразмеры серии
Переходные втулки для держателей свёрл — VDI (DIN 69880 / ISO 10889-1) — 30 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Масса, кг | Общая длина (OAL), мм | Присоединение к станку (ADINTMS) | Диаметр BD2, мм | Диаметр хвостовика / присоединения (DCONMS), мм | Диаметр зажимаемого инструмента (DCONWS), мм | В список |
|---|---|---|---|---|---|---|---|
| 701.709.25-S | 4,5 | 360 | — | — | — | — | Текущая |
| 701.709.32-S | 6 | 360 | — | — | — | — | |
| 701.709.40-S | 7,5 | 360 | — | — | — | — | |
| 709.25.06 | 0,2 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 6 | |
| 709.25.08 | 0,2 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 8 | |
| 709.25.10 | 0,2 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 10 | |
| 709.25.12 | 0,15 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 12 | |
| 709.25.14 | 0,15 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 14 | |
| 709.25.16 | 0,15 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 16 | |
| 709.25.18 | 0,15 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 18 | |
| 709.25.20 | 0,1 | 51 | VDI (DIN 69880) — 25 | 29 | 25 | 20 | |
| 709.32.06 | 0,4 | 60 | VDI (DIN 69880) — 32 | 36 | 32 | 6 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 701.709.25-S указан производителем как подходящий.
Инструмент статический4
- 259.52.25Держатель борштанг - Форма E2 E2 - 25 x 25, DIN ISO 10889 [DIN 69880] - VDI, 259.52.25
- 309.52.25Держатель борштанг - Форма E2 E2 - 30 x 25, DIN ISO 10889 [DIN 69880] - VDI, 309.52.25
- 409.52.25Держатель борштанг - Форма E2 E2 - 40 x 25, DIN ISO 10889 [DIN 69880] - VDI, 409.52.25
- 509.52.25Держатель борштанг - Форма E2 E2 - 50 x 25, DIN ISO 10889 [DIN 69880] - VDI, 509.52.25
Документы по позиции
Для этой позиции документы пока не привязаны.
