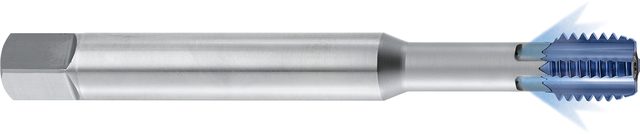

Хвостовик модульного метчика LMT XChange IKR Ø13,5 × 105,35 мм
Хвостовик модульного метчика LMT XChange IKR Ø13,5 × 105,35 мм; хвостовик Ø14 мм, общая длина 105,35 мм
| Диаметр хвостовика d2 | 14 мм |
|---|---|
| Диаметр корпуса | 13,5 мм |
| Общая длина l1 | 105,35 мм |
| Длина хвостовика | 64,35 мм |
| Длина корпуса 1 | 41 мм |
| Направление резания | правое |
| Регулировка | нет |
| Поле допуска хвостовика | h6 |
| Заказное обозначение LMT | XChange Size 06 IKR |
Другие типоразмеры серии
Хвостовики модульных метчиков LMT XChange IKR — 9 позиций серии, LMT Tools.
| Артикул | Диаметр хвостовика d2, мм | Диаметр корпуса, мм | Общая длина l1, мм | Длина хвостовика, мм | Длина корпуса 1, мм | В список |
|---|---|---|---|---|---|---|
| 7053688 | 8 | 6,2 | 79,2 | 52,7 | 24,2 | |
| 7053689 | 10 | 7,8 | 88 | 57,3 | 28 | |
| 7053690 | 12 | 8,7 | 95,3 | 65,7 | 25,3 | |
| 7053691 | 12 | 10,5 | 92,5 | 58,2 | 32,5 | |
| 7053692 | 12 | 11,5 | 92,7 | 60 | 32,7 | |
| 7053693 | 14 | 13,5 | 105,35 | 64,35 | 41 | Текущая |
| 7083811 | 16 | 15,7 | 105,75 | 64,35 | 41,4 | |
| 7164189 | 9 | 8,7 | 95,3 | 70 | 25,3 | |
| 7164190 | 11 | 10,5 | 92,5 | 60 | 32,5 |
