LMT Tools · Фрезы для сотовых материалов LMT 30-700 облегчённые · арт. 7054055

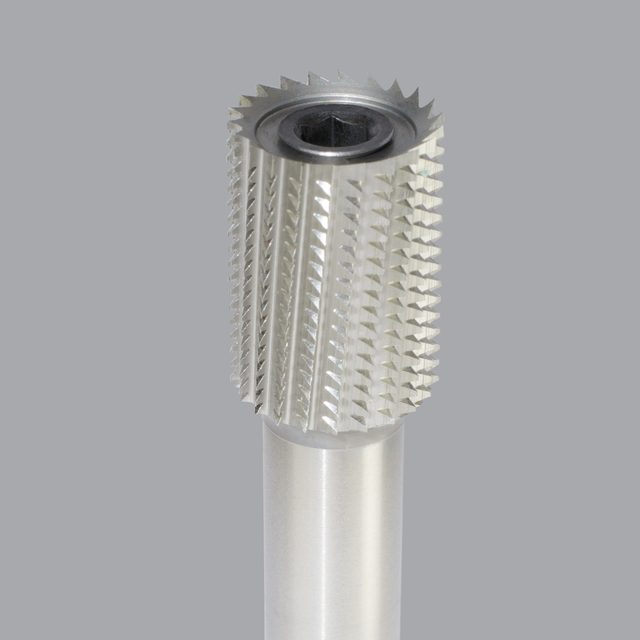

Фреза для сотовых материалов LMT 30-700 облегчённые Ø18,288 × 76,2 мм
Фреза для сотовых материалов LMT 30-700 облегчённые Ø18,288 × 76,2 мм; зубьев: 0, хвостовик Ø12,7 мм, общая длина 76,2 мм, глубина резания до 25,4 мм
| Диаметр резания d1 | 18,288 мм |
|---|---|
| Число зубьев z | 0 |
| Число зубьев z (по периферии) | 22 |
| Число режущих кромок у центра | 0 |
| Диаметр хвостовика d2 | 12,7 мм |
| Общая длина l1 | 76,2 мм |
| Длина хвостовика | 47,625 мм |
| Функциональная длина | 76,2 мм |
| Макс. глубина резания ap | 25,4 мм |
| Угол наклона канавки | 5 ° |
| Направление канавки | правое |
| Направление резания | правое |
| Передний угол радиальный | 10 ° |
| Исполнение угла (код) | 5 |
| Радиус перехода 1 | 3,175 мм |
| Поле допуска хвостовика | h6 |
| Масса | 0,1 кг |
| Номер серии в каталоге LMT | 30-700 |
| Номер по каталогу LMT | 30-707 |
| Заказное обозначение LMT | RT-30-700 .720x1.000x.500x3.000-22 |
Другие типоразмеры серии
Фрезы для сотовых материалов LMT 30-700 облегчённые — 10 позиций серии, LMT Tools.
| Артикул | Диаметр резания d1, мм | Диаметр хвостовика d2, мм | Номер по каталогу LMT | В список |
|---|---|---|---|---|
| 7054053 | 8,763 | 12,7 | 30-703 | |
| 7054054 | 11,938 | 12,7 | 30-705 | |
| 7054055 | 18,288 | 12,7 | 30-707 | Текущая |
| 7054056 | 24,638 | 12,7 | 30-710 | |
| 7054057 | 37,338 | 12,7 | 30-715 | |
| 7054058 | 44,2468 | 12,7 | 30-720 | |
| 7054059 | 50,038 | 15,875 | 30-725 | |
| 7054060 | 62,23 | 15,875 | 30-730 | |
| 7054061 | 75,438 | 19,05 | 30-735 | |
| 7054062 | 100,838 | 19,05 | 30-740 |
