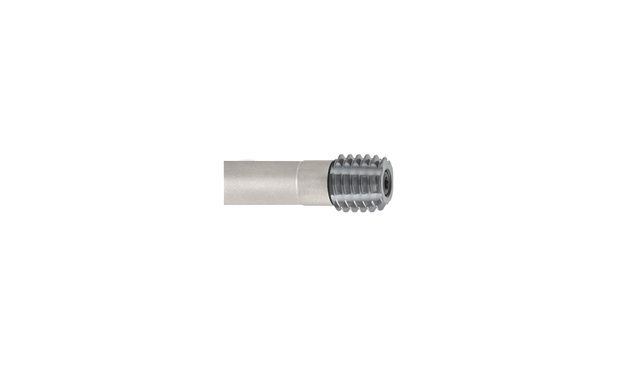

Сменная головка модульного метчика LMT HPF Max M 6HX M16×2-6HX
LMT Tools · Сменные головки модульных метчиков LMT HPF Max M 6HX · арт. 7248839

Сменная головка модульного метчика LMT HPF Max M 6HX M16×2-6HX

Сменная головка модульного метчика LMT HPF Max M 6HX M16×2-6HX; канавок: 6, общая длина 13,5 мм, покрытие TiCN, материал LCP25G, допуск 6HX, шаг 2 мм

Тип резьбыM
Обозначение резьбыM16x2-6HX
Диаметр резьбы d116 мм
Шаг резьбы2 мм
Класс допуска резьбы6HX
Число канавок z6
Общая длина l113,5 мм
Вылет13,5 мм
Длина заборной части3,2 мм
Длина режущей части резьбы10,7 мм
Форма заборной частиE
Диаметр заборной части14,8 мм
Направление канавкиN
Направление резанияправое
Марка инструментального материалаLCP25G
ПокрытиеTiCN
Обрабатываемые материалы (группы ISO)P, M, N
Масса0,021 кг
Номер серии в каталоге LMT6095
Заказное обозначение LMTHPF Max. EM 16 -6HX -SX- Set

Материалы

LMT: Режимы резания: HPF M-E IKR-IKZPDF, 0.9 МБ, LMT Tools, на английскомОткрыть →
LMT: Резьбонарезание: FormMax, ChipBreaker и Rasant ChipBreaker (нем., англ.)PDF, 1.1 МБ, LMT ToolsОткрыть →
LMT: Каталог Резьбонарезание: метчики и раскатники (нем., англ.)PDF, 5.0 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Сменные головки модульных метчиков LMT HPF Max M 6HX — 6 позиций серии, LMT Tools.

АртикулОбозначение резьбыОбщая длина l1, ммВ список
7248835M8x1,25-6HX8,5
7248836M10x1,5-6HX10
7248837M12x1,75-6HX12
7248838M14x2-6HX13,5
7248839M16x2-6HX13,5Текущая
7248840M20x2,5-6HX17
