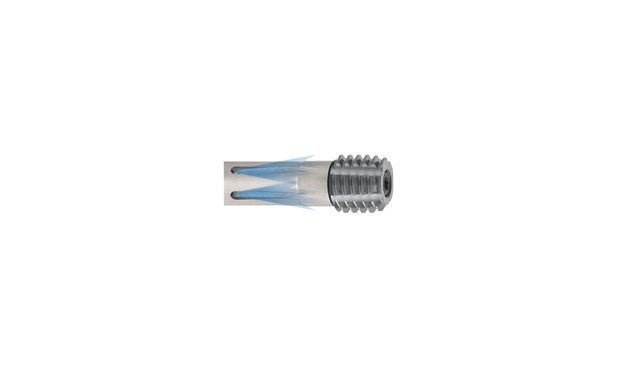

Сменная головка модульного метчика LMT HPF Max IKR_M 6HX Form C M30×3,5-6HX
LMT Tools · Сменные головки модульных метчиков LMT HPF Max IKR_M 6HX, заборная часть Form C · арт. 7286749

Сменная головка модульного метчика LMT HPF Max IKR_M 6HX Form C M30×3,5-6HX

Сменная головка модульного метчика LMT HPF Max IKR_M 6HX Form C M30×3,5-6HX; канавок: 10, общая длина 25 мм, покрытие TiCN, материал LCP25G, допуск 6HX, шаг 3,5 мм

Тип резьбыM
Обозначение резьбыM30x3,5-6HX
Диаметр резьбы d130 мм
Шаг резьбы3,5 мм
Класс допуска резьбы6HX
Число канавок z10
Общая длина l125 мм
Вылет25 мм
Длина заборной части7,76 мм
Форма заборной частиC
Диаметр заборной части28,1 мм
Направление канавкиN
Направление резанияправое
Марка инструментального материалаLCP25G
ПокрытиеTiCN
Обрабатываемые материалы (группы ISO)P, M, N
Масса0,213 кг
Номер серии в каталоге LMT6096
Заказное обозначение LMTHPF Max. CM 30 -6HX -SX- -Set

Материалы

LMT: Режимы резания: HPF M-MF-C IKZ-IKRPDF, 0.9 МБ, LMT Tools, на английскомОткрыть →
LMT: Резьбонарезание: FormMax, ChipBreaker и Rasant ChipBreaker (нем., англ.)PDF, 1.1 МБ, LMT ToolsОткрыть →
LMT: Каталог Резьбонарезание: метчики и раскатники (нем., англ.)PDF, 5.0 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Сменные головки модульных метчиков LMT HPF Max IKR_M 6HX, заборная часть Form C — 5 позиций серии, LMT Tools.

АртикулОбозначение резьбыОбщая длина l1, ммВ список
7286746M22x2,5-6HX16,5
7286747M24x3-6HX21
7286748M27x3-6HX25
7286749M30x3,5-6HX25Текущая
7286750M33x3,5-6HX25

Документы по позиции

Для этой позиции документы пока не привязаны.
