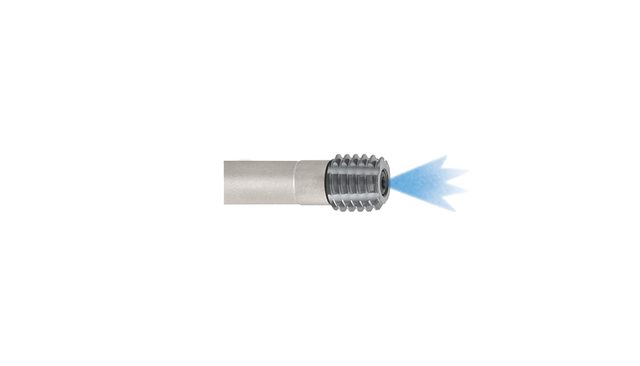

Сменная головка модульного метчика LMT HPF Max IKZ_MF 6HX Form C M24×1,5-6HX
LMT Tools · Сменные головки модульных метчиков LMT HPF Max IKZ_MF 6HX, заборная часть Form C · арт. 7286753

Сменная головка модульного метчика LMT HPF Max IKZ_MF 6HX Form C M24×1,5-6HX

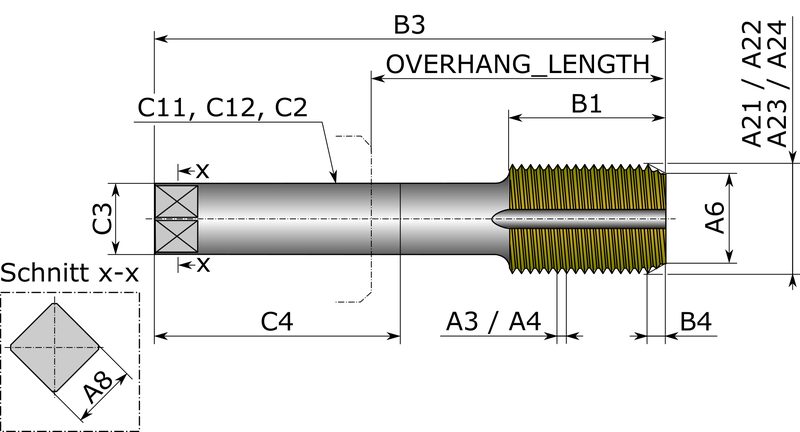

Сменная головка модульного метчика LMT HPF Max IKZ_MF 6HX Form C M24×1,5-6HX; канавок: 8, общая длина 21 мм, покрытие TiCN, материал LCP25G, допуск 6HX, шаг 1,5 мм

Тип резьбыM
Обозначение резьбыM24x1,5-6HX
Диаметр резьбы d124 мм
Шаг резьбы1,5 мм
Класс допуска резьбы6HX
Число канавок z8
Общая длина l121 мм
Вылет21 мм
Длина заборной части3,96 мм
Форма заборной частиC
Диаметр заборной части23,1 мм
Направление канавкиN
Направление резанияправое
Марка инструментального материалаLCP25G
ПокрытиеTiCN
Обрабатываемые материалы (группы ISO)P, M, N
Масса0,117 кг
Номер серии в каталоге LMT6096
Заказное обозначение LMTHPF Max. CM 24x1,50 -6HX -SX- -IK Set

Материалы

LMT: Режимы резания: HPF M-MF-C IKZ-IKRPDF, 0.9 МБ, LMT Tools, на английскомОткрыть →
LMT: Резьбонарезание: FormMax, ChipBreaker и Rasant ChipBreaker (нем., англ.)PDF, 1.1 МБ, LMT ToolsОткрыть →
LMT: Каталог Резьбонарезание: метчики и раскатники (нем., англ.)PDF, 5.0 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Сменные головки модульных метчиков LMT HPF Max IKZ_MF 6HX, заборная часть Form C — 6 позиций серии, LMT Tools.

АртикулОбозначение резьбыОбщая длина l1, ммВ список
7286751M22x1,5-6HX16,5
7286753M24x1,5-6HX21Текущая
7286754M24x2-6HX21
7286755M27x1,5-6HX25
7286757M30x1,5-6HX25
7286758M30x2-6HX25
