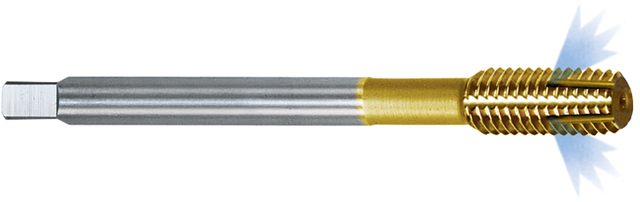

Метчик для выдавливания резьбы LMT IKR_M Form E M5×0,8-6HX
Метчик для выдавливания резьбы LMT IKR_M Form E M5×0,8-6HX; канавок: 4, хвостовик Ø6 мм, общая длина 70 мм, покрытие TiCN PLUS, материал HSS-E-PM, допуск 6HX, шаг 0,8 мм, DIN 371
| Тип резьбы | M |
|---|---|
| Обозначение резьбы | M5x0,8-6HX |
| Диаметр резьбы d1 | 5 мм |
| Шаг резьбы | 0,8 мм |
| Класс допуска резьбы | 6HX |
| Число канавок z | 4 |
| Диаметр хвостовика d2 | 6 мм |
| Общая длина l1 | 70 мм |
| Длина шейки l3 | 25 мм |
| Диаметр шейки d3 | 4,5 мм |
| Вылет | 32 мм |
| Длина заборной части | 1,2 мм |
| Длина режущей части резьбы | 15 мм |
| Форма заборной части | E |
| Диаметр заборной части | 4,6 мм |
| Направление канавки | N |
| Направление резания | правое |
| Марка инструментального материала | HSS-E-PM |
| Покрытие | TiCN PLUS |
| Обрабатываемые материалы (группы ISO) | P, M, N |
| Стандарт | DIN 371 |
| Масса | 0,011 кг |
| Номер серии в каталоге LMT | 6766C |
| Заказное обозначение LMT | GWF.EM 5X0,8 -6766 IK-radial |
