Kemmler · Токарные державки для внутренней обработки — PSK (ISO 26623), токарный инструмент · арт. C6.DDUNL.27140.15

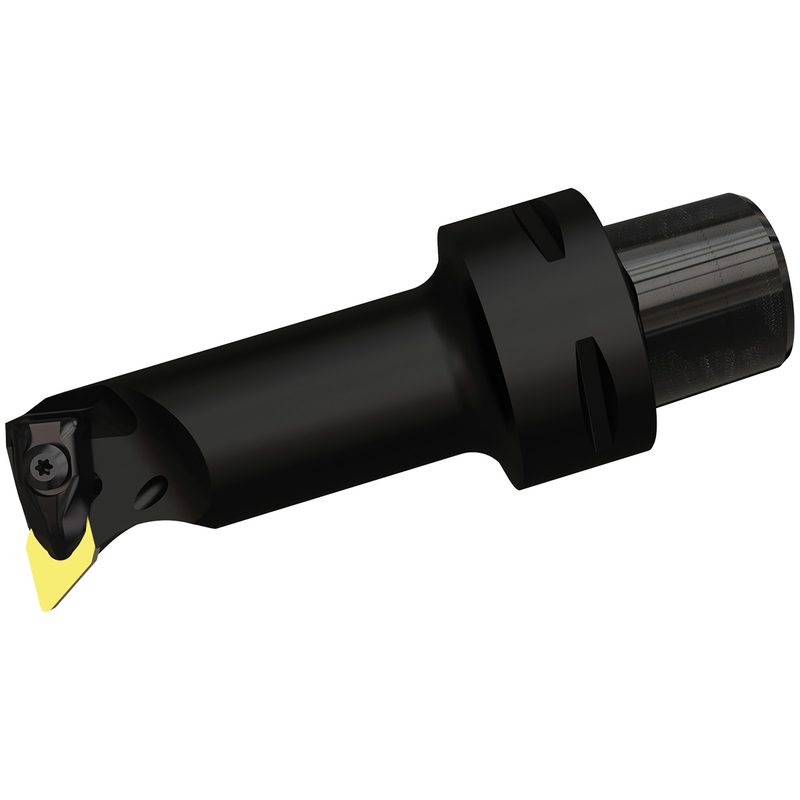

Токарный держатель для внутреннего точения 93° DN..15 PSK63-DDUNL-27140-15, группа пластин: DN.. 1506.., C6.DDUNL.27140.15
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Наружный диаметр (BD) | 40 мм |
| Подвод СОЖ — вход (CNSC) | осевой центральный и радиальный вход |
| Выход СОЖ (CXSC) | осевой наклонный выход с форсункой, регулируемый |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000008995 |
| Передний угол (GAMO) | -6° |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 0 мм |
| Пластина | DNMG 150608 |
| Главный угол в плане (KAPR) | 93° |
| Угол наклона (LAMS) | -11° |
| Функциональная длина (LF) | 140 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | D: прижим сверху пластины и в отверстие |
| Макс. вылет (OHX) | 140 мм |
| Угол в плане (PSIR) | -3° |
| Момент затяжки (TQ) | 3,9 Н·м |
| Функциональная ширина (WF) | 27 мм |
| Размер LU (по чертежу производителя) | 114 мм |
Другие типоразмеры серии
Токарные державки для внутренней обработки — PSK (ISO 26623), токарный инструмент — 9 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Главный угол в плане (KAPR) | Функциональная длина (LF), мм | Исполнение по направлению (HAND) | В список |
|---|---|---|---|---|---|
| C6.DCLNL.17100.12 | 25 | 95° | 100 | левое | |
| C6.DCLNR.17100.12 | 25 | 95° | 100 | правое | |
| C6.DDUNL.27140.15 | 40 | 93° | 140 | левое | Текущая |
| C6.DDUNR.27140.15 | 40 | 93° | 140 | правое | |
| C6.PCLNL.17100.12 | 25 | 95° | 65 | левое | |
| C6.PCLNL.22110.12 | 32 | 95° | 65 | левое | |
| C6.PCLNR.17100.12 | 25 | 95° | 65 | правое | |
| C6.PCLNR.22110.12 | 32 | 95° | 65 | правое | |
| C6.PSKNR.22110.12 | 32 | 75° | 110 | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C6.DDUNL.27140.15.
Запчасти к инструменту5
- C6.700Узлы подвода СОЖ C6, PSK 63, ISO 26623, полигональный хвостовик, C6.700
- ERS.T.CS.028.021Набор прихватов T15IP, запчасть, ERS.T.CS.028.021
- ERS.T.S.48.150.10Ключ T15IP, запчасть, ERS.T.S.48.150.10
- ERS.T.SH.266.02Шайба, запчасть, ERS.T.SH.266.02
- ERS.T.SS.4085Винт с потайной головкой T15IP, запчасть, ERS.T.SS.4085
