Kemmler · Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент · арт. C6.DTJNL.45065.16

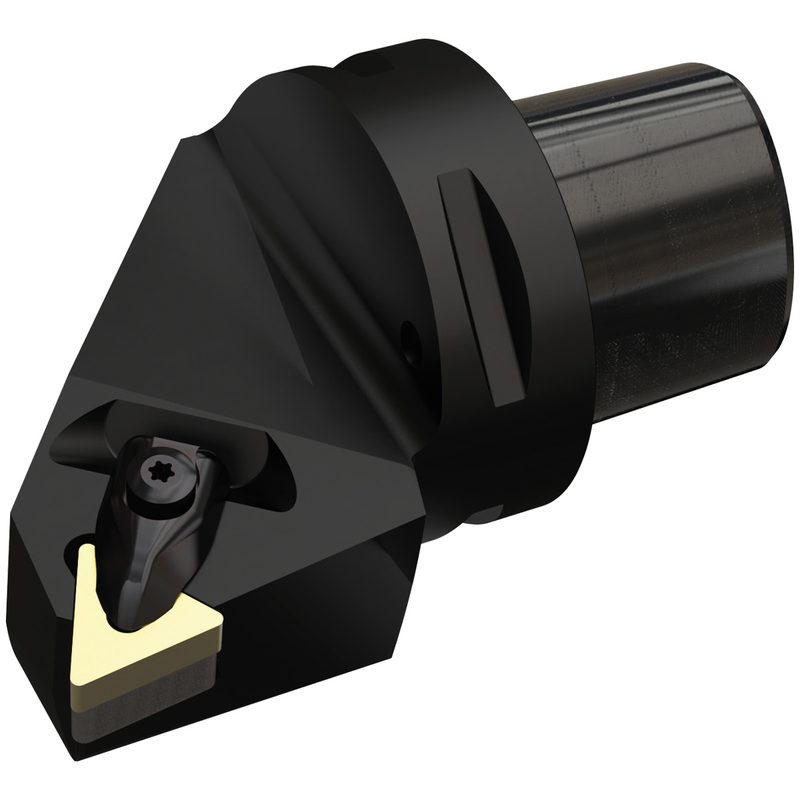

Токарный держатель для наружного точения 93° TN..16 PSK63-DTJNL-45065-16, группа пластин: TN.. 1604.., C6.DTJNL.45065.16
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Подвод СОЖ — вход (CNSC) | осевой центральный и радиальный вход |
| Выход СОЖ (CXSC) | осевой наклонный выход |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000009084 |
| Передний угол (GAMO) | -6° |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 0 мм |
| Пластина | TNMG 160408 |
| Главный угол в плане (KAPR) | 93° |
| Угол наклона (LAMS) | -6° |
| Функциональная длина (LF) | 65 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | D: прижим сверху пластины и в отверстие |
| Макс. вылет (OHX) | 65 мм |
| Угол в плане (PSIR) | -3° |
| Момент затяжки (TQ) | 1,7 Н·м |
| Функциональная ширина (WF) | 45 мм |
| Размер DMIN1 (по чертежу производителя) | 110 мм |
| Размер DMIN2 (по чертежу производителя) | 190 мм |
| Размер RMPX (по чертежу производителя) | 0 мм |
Другие типоразмеры серии
Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент — 50 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оснастка модульная PSC.
| Артикул | Исполнение по направлению (HAND) | Пластина | Функциональная длина (LF), мм | Давление СОЖ (CP), бар | Главный угол в плане (KAPR) | В список |
|---|---|---|---|---|---|---|
| C6.DSKNL.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | |
| C6.DSKNL.45065.19 | левое | SNMG 190612 | 65 | 40 | 75° | |
| C6.DSKNR.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | |
| C6.DSKNR.45065.19 | правое | SNMG 190612 | 65 | 40 | 75° | |
| C6.DSSNL.45056.12 | левое | SNMG 120408 | 56 | 40 | 45° | |
| C6.DSSNR.45056.12 | правое | SNMG 120408 | 56 | 40 | 45° | |
| C6.DTJNL.45065.16 | левое | TNMG 160408 | 65 | 40 | 93° | Текущая |
| C6.DTJNR.45065.16 | правое | TNMG 160408 | 65 | 40 | 93° | |
| C6.DVJNL.45065.16 | левое | VNMG 160408 | 65 | 40 | 93° | |
| C6.DVJNR.45065.16 | правое | VNMG 160408 | 65 | 40 | 93° | |
| C6.DVVNN.00065.16 | нейтральное | VNMG 160408 | 65 | 40 | — | |
| C6.DWLNL.45065.06 | левое | WNMG 060408 | 65 | 40 | 95° |
