Canela · Пластины резьбовые MINICUT · арт. LS08.0815.01TL20

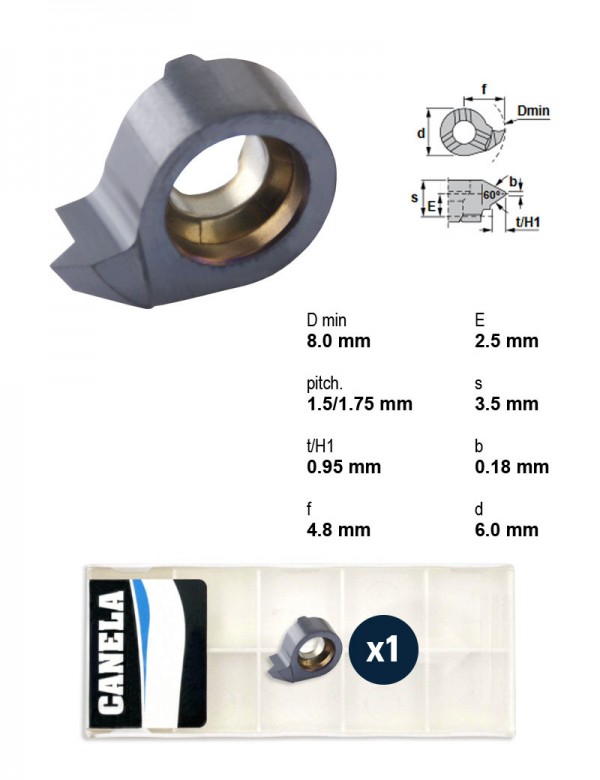

Пластина резьбовая S08.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø8 мм, левая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 8 мм |
| Высота пластины s | 3,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 1.5–1.75 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 608 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS08.0612.02/AL41F | резьбовая, метрическая резьба, полный профиль | — | — | метрическая ISO | полный | 1.25 | 60 | левое | AL41F | MINICUT 608 | |
| LS08.0612.02/K10F | резьбовая, метрическая резьба, полный профиль | — | — | метрическая ISO | полный | 1.25 | 60 | левое | K10F | MINICUT 608 | |
| LS08.0815.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | AL41F | MINICUT 608 | |
| LS08.0815.01/CN45F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | CN45F | MINICUT 608 | |
| LS08.0815.01/K10F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | K10F | MINICUT 608 | |
| LS08.0815.01/NEME | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | NEME | MINICUT 608 | |
| LS08.0815.01TL20 | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | TL20 | MINICUT 608 | Текущая |
| LS08.NP14.02/AL41F | резьбовая, резьба NPT, полный профиль | 8 | 3,2 | NPT | полный | 1.814 | 60 | левое | AL41F | MINICUT 608 | |
| LS08.NP14.02/K10F | резьбовая, резьба NPT, полный профиль | 8 | 3,2 | NPT | полный | 1.814 | 60 | левое | K10F | MINICUT 608 | |
| LS08.NP18.02/AL41F | резьбовая, резьба NPT, полный профиль | 8 | 3,5 | NPT | полный | 1.411 | 60 | левое | AL41F | MINICUT 608 | |
| LS08.NP18.02/K10F | резьбовая, резьба NPT, полный профиль | 8 | 3,5 | NPT | полный | 1.411 | 60 | левое | K10F | MINICUT 608 | |
| LS08.NP27.02/AL41F | резьбовая, резьба NPT, полный профиль | 8 | 3,5 | NPT | полный | 0.940 | 60 | левое | AL41F | MINICUT 608 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS08.0815.01TL20 указан производителем как подходящий.
Оправки расточные1
- 608.0012.2HMДержавка 608.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 90 мм, L2 30 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
