Canela · Пластины расточные MINICUT · арт. LS11.1855.02TL20

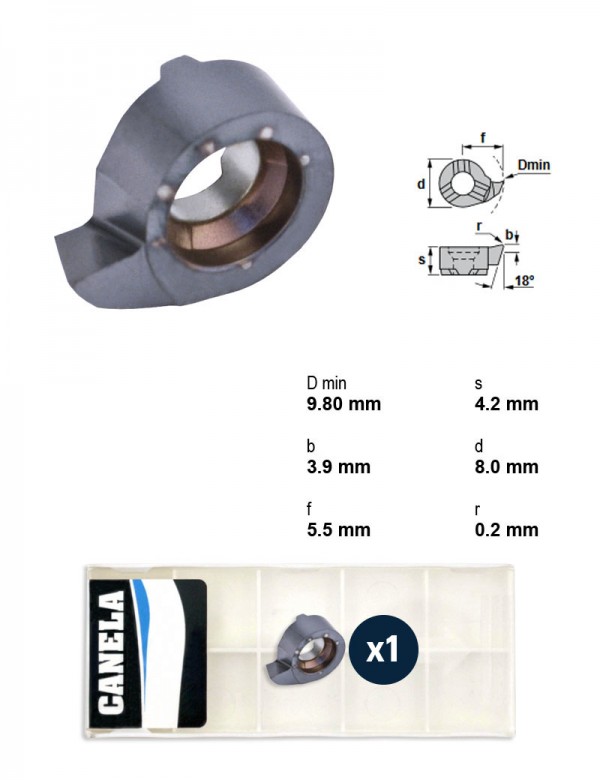

Пластина расточная S11.1855.02, R 0,2 мм, отверстие от Ø9,8 мм, левая, сплав TL20
| Назначение | расточная и копировальная |
|---|---|
| Мин. диаметр отверстия | 9,8 мм |
| Радиус R | 0,2 мм |
| Высота пластины s | 4,2 мм |
| Угол β | 18 ° |
| Угол γ | 8 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 611 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины расточные MINICUT — 294 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины расточные для малых отверстий.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Радиус R, мм | Макс. глубина t max, мм | Высота пластины s, мм | Угол β, ° | Угол γ, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS09.4755.02/K10F | расточная и копировальная, внутренние проточки DIN 509 | 9 | 0,2 | 1,5 | 3,5 | 47 | 3 | левое | K10F | MINICUT 609 | |
| LS11.067C.02/AL41F | расточная со специальным стружколомом | 11 | 0,2 | 0,5 | 4,2 | — | — | левое | AL41F | MINICUT 611 | |
| LS11.067C.02/K10F | расточная со специальным стружколомом | 11 | 0,2 | 0,5 | 4,2 | — | — | левое | K10F | MINICUT 611 | |
| LS11.1855.02/AL41F | расточная и копировальная | 9,8 | 0,2 | — | 4,2 | 18 | 8 | левое | AL41F | MINICUT 611 | |
| LS11.1855.02/CN45F | расточная и копировальная | 9,8 | 0,2 | — | 4,2 | 18 | 8 | левое | CN45F | MINICUT 611 | |
| LS11.1855.02/K10F | расточная и копировальная | 9,8 | 0,2 | — | 4,2 | 18 | 8 | левое | K10F | MINICUT 611 | |
| LS11.1855.02TL20 | расточная и копировальная | 9,8 | 0,2 | — | 4,2 | 18 | 8 | левое | TL20 | MINICUT 611 | Текущая |
| LS11.1867.02/AL41F | расточная и копировальная | 11 | 0,2 | — | 4,2 | 18 | 8 | левое | AL41F | MINICUT 611 | |
| LS11.1867.02/CBN | расточная и копировальная | 11 | 0,2 | — | 4,2 | 18 | 8 | левое | CBN | MINICUT 611 | |
| LS11.1867.02/CN45F | расточная и копировальная | 11 | 0,2 | — | 4,2 | 18 | 8 | левое | CN45F | MINICUT 611 | |
| LS11.1867.02/K10F | расточная и копировальная | 11 | 0,2 | — | 4,2 | 18 | 8 | левое | K10F | MINICUT 611 | |
| LS11.1867.02/NEME | расточная и копировальная | 11 | 0,2 | — | 4,2 | 18 | 8 | левое | NEME | MINICUT 611 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS11.1855.02TL20 указан производителем как подходящий.
Оправки расточные1
- 611.0012.2HMДержавка 611.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 42 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
