Canela · Пластины резьбовые MINICUT · арт. LS14.0510.01TL20

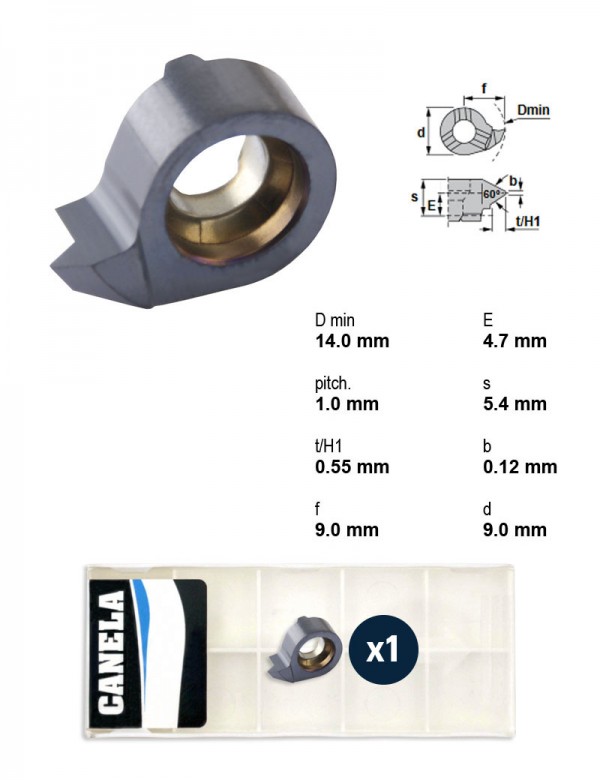

Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 14 мм |
| Высота пластины s | 5,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 1.0–1.25 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 614 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS11.TP55.48/AL41F | резьбовая, резьба Витворта, неполный профиль | — | — | Витворта | неполный | 0.529–0.793 | 55 | левое | AL41F | MINICUT 611 | |
| LS11.TP55.48/K10F | резьбовая, резьба Витворта, неполный профиль | — | — | Витворта | неполный | 0.529–0.793 | 55 | левое | K10F | MINICUT 611 | |
| LS14.0205.02/AL41F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 0.5 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.0205.02/K10F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 0.5 | 60 | левое | K10F | MINICUT 614 | |
| LS14.0510.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.0510.01/K10F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | левое | K10F | MINICUT 614 | |
| LS14.0510.01TL20 | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | левое | TL20 | MINICUT 614 | Текущая |
| LS14.0510.02/AL41F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | левое | AL41F | MINICUT 614 | |
| LS14.0510.02/K10F | резьбовая, метрическая резьба, полный профиль | 14 | 5,4 | метрическая ISO | полный | 1.0 | 60 | левое | K10F | MINICUT 614 | |
| LS14.0813.19/AL41F | резьбовая, резьба Витворта, полный профиль | 14 | 5,35 | Витворта | полный | 1.337 | 55 | левое | AL41F | MINICUT 614 | |
| LS14.0813.19/K10F | резьбовая, резьба Витворта, полный профиль | 14 | 5,35 | Витворта | полный | 1.337 | 55 | левое | K10F | MINICUT 614 | |
| LS14.0815.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 14 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | AL41F | MINICUT 614 |
Совместимость
Связанные позиции по данным производителя — 83 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS14.0510.01TL20 указан производителем как подходящий.
Оправки расточные79
- CSKPL10CA-09Оправка расточная, 75°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPL12CA-12Оправка расточная, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPR10CA-09Оправка расточная, 75°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPR12CA-12Оправка расточная, 75°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPL10CA-09Оправка расточная, 45°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPL12CA-12Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPR10CA-09Оправка расточная, 45°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPR12CA-12Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPL10CA-11Оправка расточная, 90°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPR10CA-11Оправка расточная, 90°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTFPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPL10CA-11Оправка расточная, 90°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPR10CA-11Оправка расточная, 90°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTGPR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPL10CA-11Оправка расточная, 45°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPR10CA-11Оправка расточная, 45°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTSPR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPL10CA-11Оправка расточная, 60°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPR10CA-11Оправка расточная, 60°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTTPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPL10CA-11Оправка расточная, 60°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPR10CA-11Оправка расточная, 60°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CTWPR12CA-16Оправка расточная, 60°, правое, Высота центра картриджа 12 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- PSKNL12CA-12Оправка расточная, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR12CA-12Оправка расточная, 75°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNL12CA-12Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNR12CA-12Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNL12CA-16Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTSNR12CA-16Оправка расточная, 45°, правое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTTNL12CA-16Оправка расточная, 60°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Показаны первые 40 из 79. Остальные — в разделе Оправки расточные.
Документы по позиции
Для этой позиции документы пока не привязаны.
