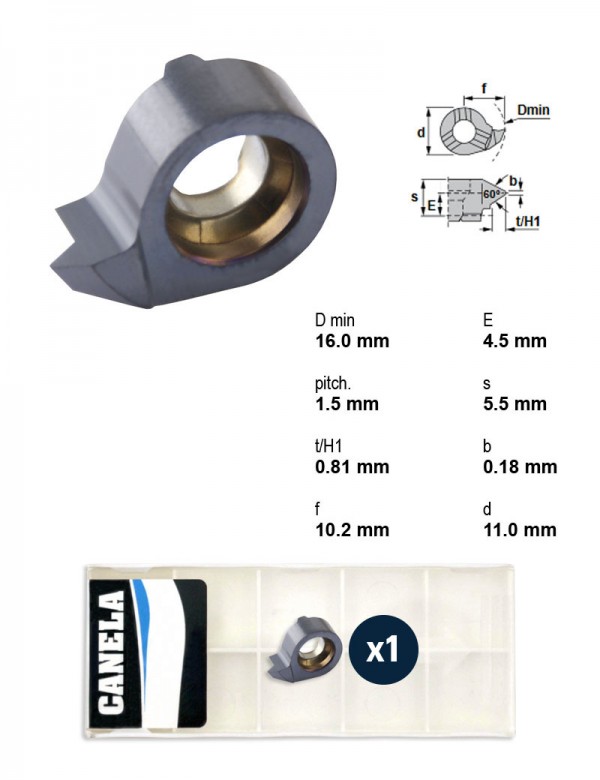

Canela · Пластины резьбовые MINICUT · арт. LS16.0815.01TL20
Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 16 мм |
| Высота пластины s | 5,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 1.5–1.75 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | левое |
| Марка сплава | TL20 |
| Державки | MINICUT 616 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LS16.0510.01TL20 | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | левое | TL20 | MINICUT 616 | |
| LS16.0510.02/AL41F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 1.0 | 60 | левое | AL41F | MINICUT 616 | |
| LS16.0510.02/K10F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 1.0 | 60 | левое | K10F | MINICUT 616 | |
| LS16.0815.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | AL41F | MINICUT 616 | |
| LS16.0815.01/K10F | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | K10F | MINICUT 616 | |
| LS16.0815.01/XC2A | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | XC2A | MINICUT 616 | |
| LS16.0815.01TL20 | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | левое | TL20 | MINICUT 616 | Текущая |
| LS16.0815.02/AL41F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 1.5 | 60 | левое | AL41F | MINICUT 616 | |
| LS16.0815.02/K10F | резьбовая, метрическая резьба, полный профиль | 16 | 5,5 | метрическая ISO | полный | 1.5 | 60 | левое | K10F | MINICUT 616 | |
| LS16.1020.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 2.0–2.5 | 60 | левое | AL41F | MINICUT 616 | |
| LS16.1020.01/K10F | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 2.0–2.5 | 60 | левое | K10F | MINICUT 616 | |
| LS16.1020.01TL20 | резьбовая, метрическая резьба, неполный профиль | 16 | 5,4 | метрическая ISO | неполный | 2.0–2.5 | 60 | левое | TL20 | MINICUT 616 |
Совместимость
Связанные позиции по данным производителя — 201 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций LS16.0815.01TL20 указан производителем как подходящий.
Державки токарные по ISO 5608122
- PCBNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNL3225P12Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNR3225P12Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCFNL2525M12Державка токарная, 25X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCFNR2525M12Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL2020K12Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL2525M12Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL3225P12Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
- PCLNL3232P12Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- PCLNR2020K12Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNR2525M12Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNR3225P12Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
- PCLNR3232P12Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- PCMNN2020K12Державка токарная, 20X20, 50°
- PCMNN2525M12Державка токарная, 25X25, 50°
- PCMNN3225P12Державка токарная, 32X25, 50°
- PCSNL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCSNL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCSNR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCSNR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PRSNL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PRSNR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSBNR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNL22040-12Державка токарная Ø32 мм, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNR22040-12Державка токарная Ø32 мм, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PSRNL17040-12Державка токарная Ø32 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим
Показаны первые 40 из 122. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные79
- A32S-PWLNL08Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PWLNR08Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PCLNL12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PCLNR12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PSKNL12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PSKNR12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PTFNL22Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PTFNR22Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PWLNL08Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PWLNR08Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PCLNL12-NОправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PCLNR12-NОправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PWLNL08-NОправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PWLNR08-NОправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A50X-PCLNL12-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PCLNR12-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PWLNL08-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PWLNR08-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A60X-PCLNL12-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PCLNR12-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PWLNL08-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PWLNR08-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PCFNL20CA-12Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNR20CA-12Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCLNL20CA-12Оправка расточная, 95°, левое, Высота центра картриджа 20 мм, Задний угол Отрицательный
- PCLNR20CA-12Оправка расточная, 95°, правое, Высота центра картриджа 20 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNR27080-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNR27120-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PCLNL35100-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PCLNR27140-12Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PCLNR35100-12Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNL27140-12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC50-PSKNR27140-12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC63-PSKNL22110-12Оправка расточная Ø63 мм, 75°, левое
- PSC63-PSKNR22110-12Оправка расточная Ø63 мм, 75°, правое
- PSKNL20CA-12Оправка расточная, 75°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR20CA-12Оправка расточная, 75°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Показаны первые 40 из 79. Остальные — в разделе Оправки расточные.
