Kemmler · Переходные втулки и переходники · арт. RDC20.060

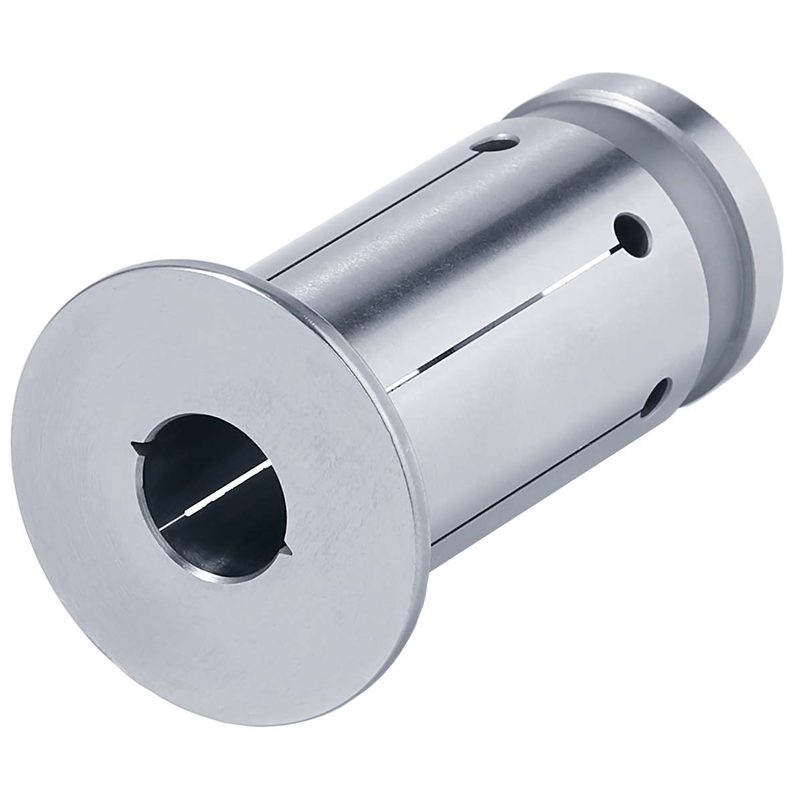

Переходная втулка для гидропатронов присоединение Ø20, мм инструмент Ø6 мм, уплотнённая, с каналами для СОЖ, RDC20.060
| Присоединение к станку (ADINTMS) | Переходники для гидропатронов |
|---|---|
| Присоединение инструмента (ADINTWS) | Цилиндрическое зажатие (метрическое) |
| Наружный диаметр (BD) | 28 мм |
| Выход СОЖ (CXSC) | канавки СОЖ |
| Давление СОЖ (CP) | 80 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 20 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| EAN | 4250001157623 |
| Вылет (LPR) | 3,5 мм |
| Масса | 0,09 кг |
| Общая длина (OAL) | 52,5 мм |
| Биение | < 5 мкм |
| Уплотнение (SEAL) | да |
| Размер LCOL (по чертежу производителя) | 49 мм |
Другие типоразмеры серии
Переходные втулки и переходники — 175 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Наружный диаметр (BD), мм | Диаметр хвостовика / присоединения (DCONMS), мм | Присоединение к станку (ADINTMS) | Диаметр зажимаемого инструмента (DCONWS), мм | Общая длина (OAL), мм | Вылет (LPR), мм | Уплотнение (SEAL) | В список |
|---|---|---|---|---|---|---|---|---|
| RD32.180 | 37,5 | 32 | Переходники для гидропатронов | 18 | 66 | 5 | да | |
| RD32.200 | 37,5 | 32 | Переходники для гидропатронов | 20 | 66 | 5 | да | |
| RD32.250 | 37,5 | 32 | Переходники для гидропатронов | 25 | 66 | 5 | да | |
| RDC20.030 | 28 | 20 | Переходники для гидропатронов | 3 | 52,5 | 3,5 | да | |
| RDC20.040 | 28 | 20 | Переходники для гидропатронов | 4 | 52,5 | 3,5 | да | |
| RDC20.050 | 28 | 20 | Переходники для гидропатронов | 5 | 52,5 | 3,5 | да | |
| RDC20.060 | 28 | 20 | Переходники для гидропатронов | 6 | 52,5 | 3,5 | да | Текущая |
| RDC20.080 | 28 | 20 | Переходники для гидропатронов | 8 | 52,5 | 3,5 | да | |
| RDC20.100 | 28 | 20 | Переходники для гидропатронов | 10 | 52,5 | 3,5 | да | |
| RDC20.120 | 28 | 20 | Переходники для гидропатронов | 12 | 52,5 | 3,5 | да | |
| RDC20.140 | 28 | 20 | Переходники для гидропатронов | 14 | 52,5 | 3,5 | да | |
| RDC20.160 | 28 | 20 | Переходники для гидропатронов | 16 | 52,5 | 3,5 | да |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к RDC20.060.
Переходники1
- 701.RDC20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, Переходники уплотнённая с с каналами для СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RDC20-S
Подходит к позициям
У этих позиций RDC20.060 указан производителем как подходящий.
Адаптеры с хвостовиком по DIN 698711
- 403.HP.20.065Гидропатрон SK 40 - 20 - 65, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.HP.20.065
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)1
- A63.HP.20.080Гидропатрон HSK 63 - 20 - 80, ISO 12164 [DIN 69893], HSK-A, A63.HP.20.080
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 406.HP.20.072Гидропатрон BT 40 - 20 - 72, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.HP.20.072
