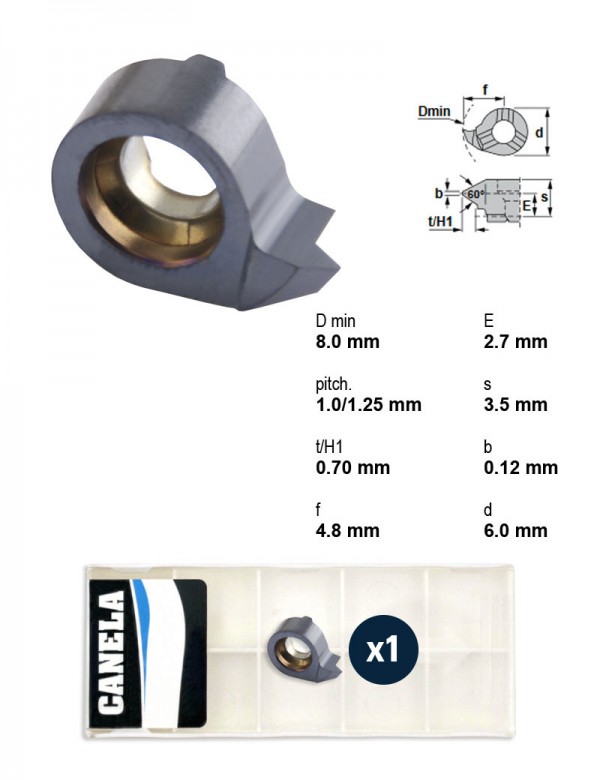

Canela · Пластины резьбовые MINICUT · арт. RS08.0510.01TL20
Пластина резьбовая S08.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø8 мм, правая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 8 мм |
| Высота пластины s | 3,4 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 1.0–1.25 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 608 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS08.0407.02/K10F | резьбовая, метрическая резьба, полный профиль | — | — | метрическая ISO | полный | 0.75 | 60 | правое | K10F | MINICUT 608 | |
| RS08.0510.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | AL41F | MINICUT 608 | |
| RS08.0510.01/CN45F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | CN45F | MINICUT 608 | |
| RS08.0510.01/K10F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | K10F | MINICUT 608 | |
| RS08.0510.01/P07C | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | P07C | MINICUT 608 | |
| RS08.0510.01/XC2A | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | XC2A | MINICUT 608 | |
| RS08.0510.01TL20 | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.0–1.25 | 60 | правое | TL20 | MINICUT 608 | Текущая |
| RS08.0510.02/AL41F | резьбовая, метрическая резьба, полный профиль | 8 | 4,8 | метрическая ISO | полный | 1.0 | 60 | правое | AL41F | MINICUT 608 | |
| RS08.0510.02/K10F | резьбовая, метрическая резьба, полный профиль | 8 | 4,8 | метрическая ISO | полный | 1.0 | 60 | правое | K10F | MINICUT 608 | |
| RS08.0612.02/AL41F | резьбовая, метрическая резьба, полный профиль | — | — | метрическая ISO | полный | 1.25 | 60 | правое | AL41F | MINICUT 608 | |
| RS08.0612.02/K10F | резьбовая, метрическая резьба, полный профиль | — | — | метрическая ISO | полный | 1.25 | 60 | правое | K10F | MINICUT 608 | |
| RS08.0815.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 8 | 3,4 | метрическая ISO | неполный | 1.5–1.75 | 60 | правое | AL41F | MINICUT 608 |
Документы по позиции
Для этой позиции документы пока не привязаны.
