Canela · Пластины расточные MINICUT · арт. RS08.1846.02TL20

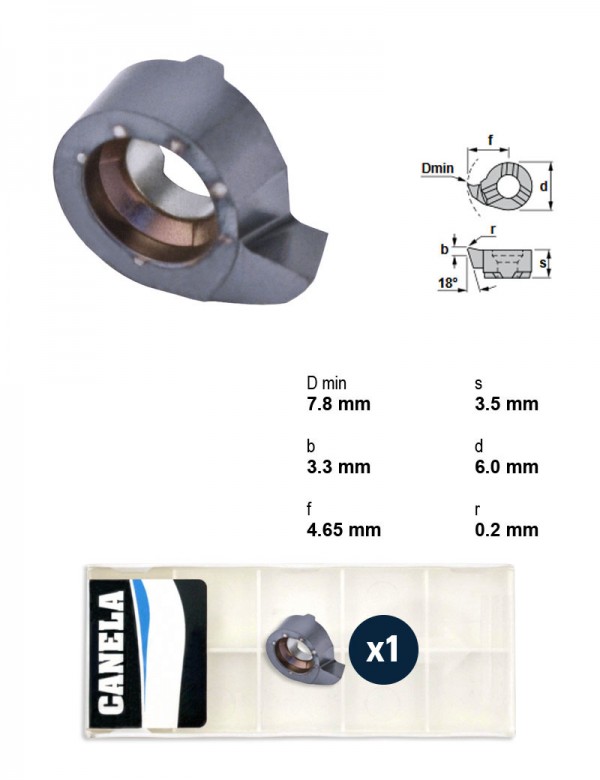

Пластина расточная S08.1846.02, R 0,2 мм, отверстие от Ø7,8 мм, правая, сплав TL20
| Назначение | расточная и копировальная |
|---|---|
| Мин. диаметр отверстия | 7,8 мм |
| Радиус R | 0,2 мм |
| Высота пластины s | 3,5 мм |
| Угол β | 18 ° |
| Угол γ | 8 ° |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 608 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины расточные MINICUT — 294 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины расточные для малых отверстий.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Радиус R, мм | Макс. глубина t max, мм | Высота пластины s, мм | Угол β, ° | Угол γ, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS08.1846.02/K10F | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | K10F | MINICUT 608 | |
| RS08.1846.02/NEME | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | NEME | MINICUT 608 | |
| RS08.1846.02/P04C | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | P04C | MINICUT 608 | |
| RS08.1846.02/P07C | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | P07C | MINICUT 608 | |
| RS08.1846.02/XC | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | XC | MINICUT 608 | |
| RS08.1846.02/XC2A | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | XC2A | MINICUT 608 | |
| RS08.1846.02TL20 | расточная и копировальная | 7,8 | 0,2 | — | 3,5 | 18 | 8 | правое | TL20 | MINICUT 608 | Текущая |
| RS08.1846.005/AL41F | расточная и копировальная | 7,8 | 0,05 | — | 3,5 | 18 | 8 | правое | AL41F | MINICUT 608 | |
| RS08.1846.005/K10F | расточная и копировальная | 7,8 | 0,05 | — | 3,5 | 18 | 8 | правое | K10F | MINICUT 608 | |
| RS08.1846.005/NEME | расточная и копировальная | 7,8 | 0,05 | — | 3,5 | 18 | 8 | правое | NEME | MINICUT 608 | |
| RS08.2046.02/AL41F | расточная и копировальная | — | 0,2 | — | 3,5 | 20 | 20 | правое | AL41F | MINICUT 608 | |
| RS08.2046.02/K10F | расточная и копировальная | — | 0,2 | — | 3,5 | 20 | 20 | правое | K10F | MINICUT 608 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS08.1846.02TL20 указан производителем как подходящий.
Оправки расточные1
- 608.0012.2HMДержавка 608.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 90 мм, L2 30 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
