Canela · Пластины резьбовые MINICUT · арт. RS11.1020.01TL20

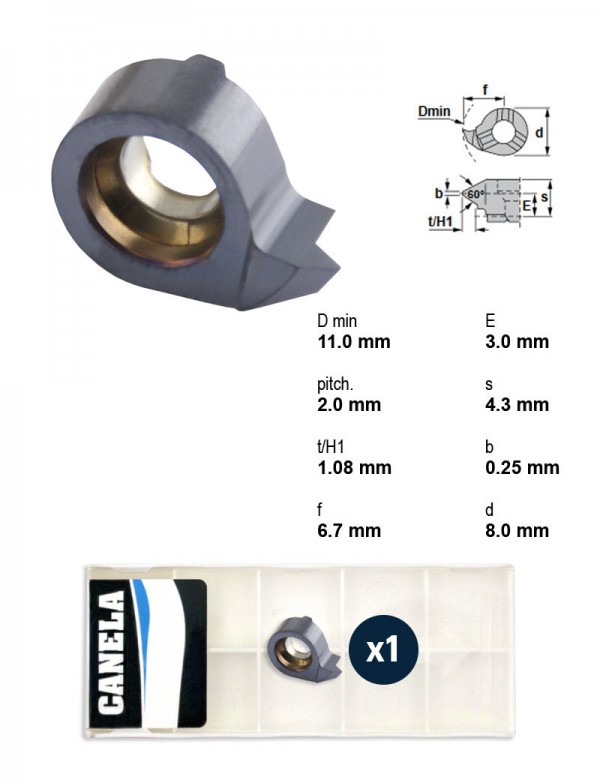

Пластина резьбовая S11.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø11 мм, правая, сплав TL20
| Назначение | резьбовая, метрическая резьба, неполный профиль |
|---|---|
| Мин. диаметр отверстия | 11 мм |
| Высота пластины s | 4,2 мм |
| Резьба | метрическая ISO |
| Профиль резьбы | неполный |
| Шаг резьбы | 2.0–2.5 мм |
| Угол профиля резьбы | 60 ° |
| Исполнение | правое |
| Марка сплава | TL20 |
| Державки | MINICUT 611 |
| Система | MINICUT |
Другие типоразмеры серии
Пластины резьбовые MINICUT — 508 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Назначение | Мин. диаметр отверстия, мм | Высота пластины s, мм | Резьба | Профиль резьбы | Шаг резьбы, мм | Угол профиля резьбы, ° | Исполнение | Марка сплава | Державки | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS11.0815.02/XC2A | резьбовая, метрическая резьба, полный профиль | 11 | 4,3 | метрическая ISO | полный | 1.5 | 60 | правое | XC2A | MINICUT 611 | |
| RS11.1015.01/AL41F | резьбовая, трапецеидальная резьба, неполный профиль | 11 | 4,3 | трапецеидальная | неполный | 1.5 | 30 | правое | AL41F | MINICUT 611 | |
| RS11.1015.01/K10F | резьбовая, трапецеидальная резьба, неполный профиль | 11 | 4,3 | трапецеидальная | неполный | 1.5 | 30 | правое | K10F | MINICUT 611 | |
| RS11.1020.01/AL41F | резьбовая, метрическая резьба, неполный профиль | 11 | 4,2 | метрическая ISO | неполный | 2.0–2.5 | 60 | правое | AL41F | MINICUT 611 | |
| RS11.1020.01/CN45F | резьбовая, метрическая резьба, неполный профиль | 11 | 4,2 | метрическая ISO | неполный | 2.0–2.5 | 60 | правое | CN45F | MINICUT 611 | |
| RS11.1020.01/K10F | резьбовая, метрическая резьба, неполный профиль | 11 | 4,2 | метрическая ISO | неполный | 2.0–2.5 | 60 | правое | K10F | MINICUT 611 | |
| RS11.1020.01TL20 | резьбовая, метрическая резьба, неполный профиль | 11 | 4,2 | метрическая ISO | неполный | 2.0–2.5 | 60 | правое | TL20 | MINICUT 611 | Текущая |
| RS11.1020.02/AL41F | резьбовая, метрическая резьба, полный профиль | 11 | 4,3 | метрическая ISO | полный | 2.0 | 60 | правое | AL41F | MINICUT 611 | |
| RS11.1020.02/CN45F | резьбовая, метрическая резьба, полный профиль | 11 | 4,3 | метрическая ISO | полный | 2.0 | 60 | правое | CN45F | MINICUT 611 | |
| RS11.1020.02/K10F | резьбовая, метрическая резьба, полный профиль | 11 | 4,3 | метрическая ISO | полный | 2.0 | 60 | правое | K10F | MINICUT 611 | |
| RS11.1118.14/AL41F | резьбовая, резьба Витворта, полный профиль | 11 | 4,3 | Витворта | полный | 1.814 | 55 | правое | AL41F | MINICUT 611 | |
| RS11.1118.14/CN45F | резьбовая, резьба Витворта, полный профиль | 11 | 4,3 | Витворта | полный | 1.814 | 55 | правое | CN45F | MINICUT 611 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RS11.1020.01TL20 указан производителем как подходящий.
Оправки расточные1
- 611.0012.2HMДержавка 611.0012.2HM, твердосплавный хвостовик Ø12 мм, длина 110 мм, L2 42 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
