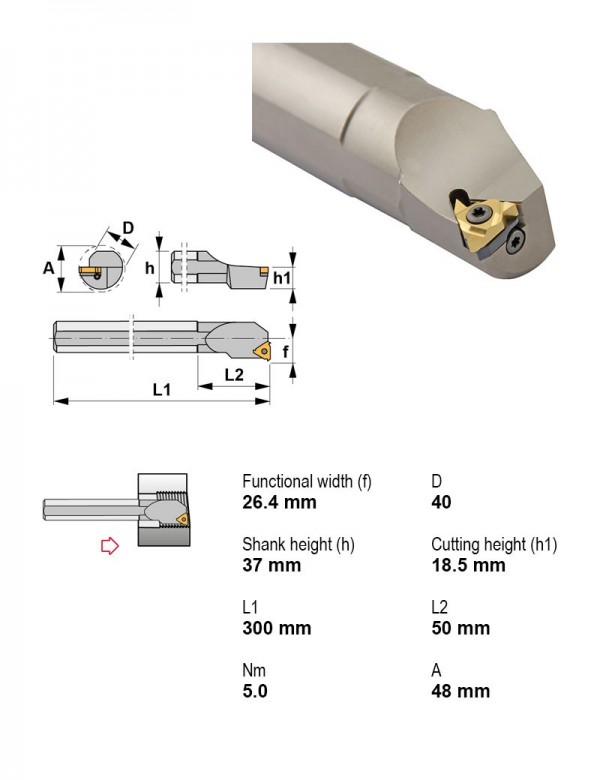

Canela · Державки резьбовые — центральный винт · арт. S40T-STXNL27
Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Левое
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
Другие типоразмеры серии
Державки резьбовые — центральный винт — 191 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика, мм | Направление резания | В список |
|---|---|---|---|---|---|---|
| S32U-STGNR16 | Внутренняя резьба | Расточная оправка | Нет | 32 | Правое | |
| S32U-STGNR22 | Внутренняя резьба | Расточная оправка | Нет | 32 | Правое | |
| S32U-STGPL16 | Внутренняя резьба | Расточная оправка | Нет | 32 | Левое | |
| S32U-STGPR16 | Внутренняя резьба | Расточная оправка | Нет | 32 | Правое | |
| S40T-STXNL16 | Внутренняя резьба | Расточная оправка | Нет | 40 | Левое | |
| S40T-STXNL22 | Внутренняя резьба | Расточная оправка | Нет | 40 | Левое | |
| S40T-STXNL27 | Внутренняя резьба | Расточная оправка | Нет | 40 | Левое | Текущая |
| S40T-STXNR16 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S40T-STXNR22 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S40T-STXNR27 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S40V-STGNL16 | Внутренняя резьба | Расточная оправка | Нет | 40 | Левое | |
| S40V-STGNL22 | Внутренняя резьба | Расточная оправка | Нет | 40 | Левое |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40T-STXNL27.
Пластины резьбовые токарные3
- 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
- 27NL-S55TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
- 27NL-S60TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое
Винты для пластин1
- SA5Винт Torx 10-32UNF SA5
Запчасти к инструменту1
- YE5Пластина опорная для резьбовых пластин YE5
Корпуса сборных фрез1
- 552500015Фреза сборная Ø15 мм, 2 зуб., хвостовик Ø20 мм, Длина 100 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
