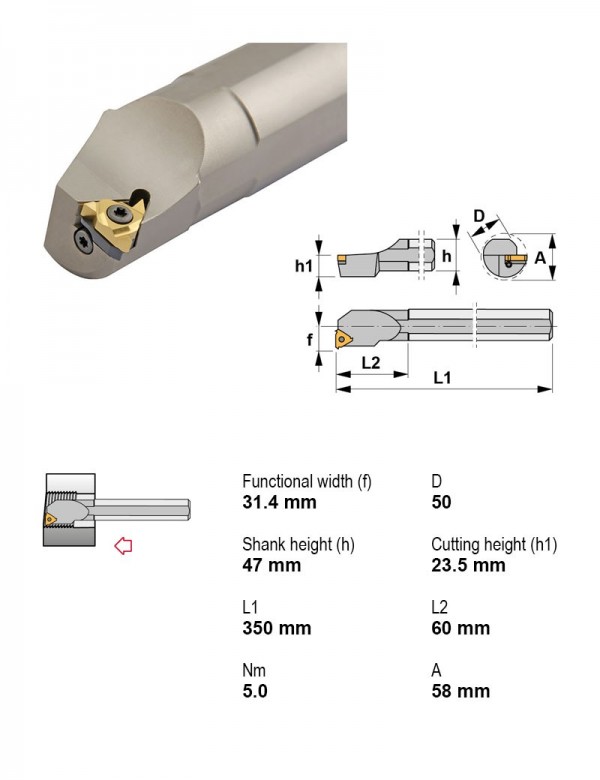

Canela · Державки резьбовые — центральный винт · арт. S50U-STXNR27
Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое
| Применение | Внутренняя резьба |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
Другие типоразмеры серии
Державки резьбовые — центральный винт — 191 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика, мм | Направление резания | В список |
|---|---|---|---|---|---|---|
| S40V-STGNR16 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S40V-STGNR22 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S40V-STGNR27 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S40V-STGPL22 | Внутренняя резьба | Расточная оправка | Нет | 40 | Левое | |
| S40V-STGPR22 | Внутренняя резьба | Расточная оправка | Нет | 40 | Правое | |
| S50U-STXNL27 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое | |
| S50U-STXNR27 | Внутренняя резьба | Расточная оправка | Нет | 50 | Правое | Текущая |
| S50W-STGNL22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое | |
| S50W-STGNL27 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое | |
| S50W-STGNR22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Правое | |
| S50W-STGNR27 | Внутренняя резьба | Расточная оправка | Нет | 50 | Правое | |
| S50W-STGPL22 | Внутренняя резьба | Расточная оправка | Нет | 50 | Левое |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50U-STXNR27.
Пластины резьбовые токарные5
- 27NR-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
- 27NR-550ISOTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 5,5 мм, Тип резьбы ISO, Направление резания Правое
- 27NR-600ISOTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 6 мм, Тип резьбы ISO, Направление резания Правое
- 27NR-S55TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
- 27NR-S60TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
Запчасти к инструменту1
- YI5Пластина опорная для резьбовых пластин YI5
Корпуса сборных фрез1
- 552500015Фреза сборная Ø15 мм, 2 зуб., хвостовик Ø20 мм, Длина 100 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
