Дисковые фрезы для боковой обработки SC Yih Troun, Ø80 мм, d 22 мм, AE 8 мм, P 7 мм, Z 8 шт.
Yih Troun · Дисковые фрезы для боковой обработки · арт. SC-80-8-22

Дисковые фрезы для боковой обработки SC Yih Troun, Ø80 мм, d 22 мм, AE 8 мм, P 7 мм, Z 8 шт.

Технический лист (PDF)

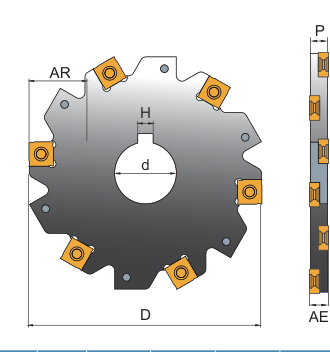

D80 мм
d22 мм
H6
AE8 мм
Armax19,5 мм
P7 мм
Зубьев в резе (Zc)4 шт.
Z8 шт.
Масса0,25 кг
Макс. частота вращения13700 об/мин

Другие типоразмеры серии

Дисковые фрезы для боковой обработки — 144 позиции серии, Yih Troun.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы дисковые пазовые и отрезные.

АртикулD, ммd, ммHAE, ммArmax, ммP, ммЗубьев в резе (Zc), шт.Z, шт.Масса, кгМакс. частота вращения, об/минВ список
SC-80-5-2280226522,54,2480,1613700
SC-80-5-25.48025,46,35519,54,2480,1713700
SC-80-6-2280226622,55480,2213700
SC-80-6-25.48025,46,35619,55480,2113700
SC-80-7-2280226719,56480,2313700
SC-80-7-25.48025,46,35719,56480,2313700
SC-80-8-2280226819,57480,2513700Текущая
SC-80-8-25.48025,46,35819,57480,2413700
SC-80-10-22802261019,59480,313700
SC-80-10-25.48025,46,351019,59480,2913700
SC-80-12-22802261219,511480,3413700
SC-80-12-25.48025,46,351219,511480,3313700
Показать ещё · всего в серии 144

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SC-80-8-22.

Пластины фрезерные18

  • SNGW12045-E.F20Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка E, Сплав F20
  • SNGW12045-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка ME, Сплав B100
  • SNGW12045-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка ME, Сплав F30
  • SNGW12045R04-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 0,4 мм, Кромка ME, Сплав B100
  • SNGW12045R04-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 0,4 мм, Кромка ME, Сплав F30
  • SNGW12045R08-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 0,8 мм, Кромка ME, Сплав B100
  • SNGW12045R08-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 0,8 мм, Кромка ME, Сплав F30
  • SNGW12045R12-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 1,2 мм, Кромка ME, Сплав B100
  • SNGW12045R12-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 1,2 мм, Кромка ME, Сплав F30
  • SNGW12045R16-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 1,6 мм, Кромка ME, Сплав B100
  • SNGW12045R16-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 1,6 мм, Кромка ME, Сплав F30
  • SNGW12045R20-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 2 мм, Кромка ME, Сплав B100
  • SNGW12045R20-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, R 2 мм, Кромка ME, Сплав F30
  • SNGW12045T-M.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка M, Сплав B100
  • SNGX12045-E.F20Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка E, Сплав F20
  • SNGX12045-ME.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка ME, Сплав B100
  • SNGX12045-ME.F30Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка ME, Сплав F30
  • SNGX12045T-M.B100Твердосплавная пластина для бокового фрезерования Yih Troun, I 12,7 мм, AE 4,5 мм, Кромка M, Сплав B100

Винты для пластин1

  • T947Винт крепёжный T947

Ключи и отвёртки1

Документы по позиции

Технический листYih TrounОткрыть →
