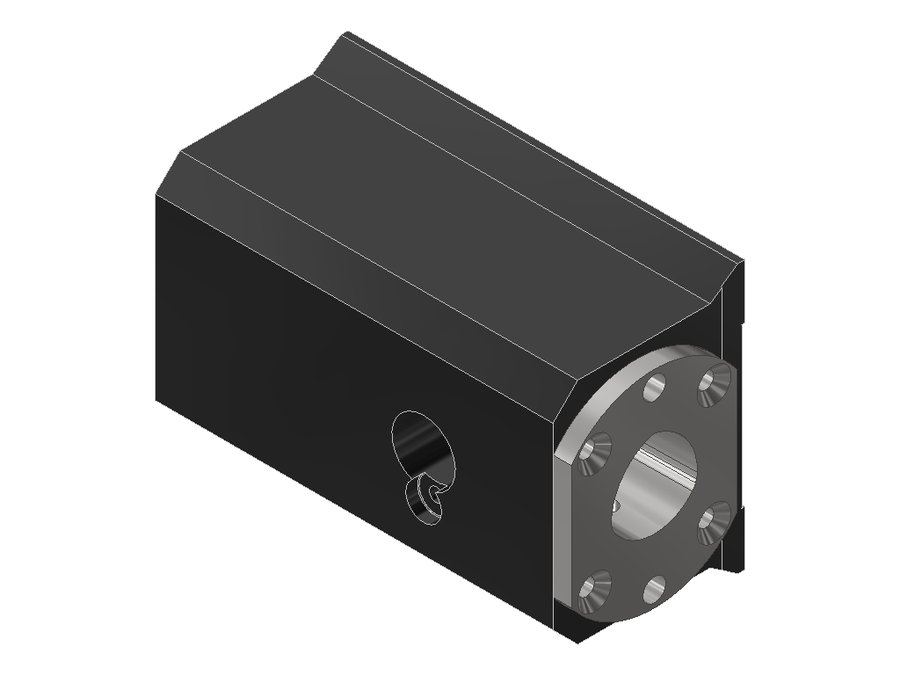

Державка правая для расточных борштанг EWS 10.440C6X55Z150, размер 40, Capto C6
EWS · Державки правые для расточных борштанг EWS, присоединение к станку PSC / Capto · арт. 10.440C6X55Z150

Державка правая для расточных борштанг EWS 10.440C6X55Z150, размер 40, Capto C6

Код интерфейса станкаPMD04000115
Код интерфейса инструментаCCS06300195
Присоединение к станкуноминальный размер 40
Присоединение инструментаPSC 63
Масса17,337 кг
Заказной номер EWS138987

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

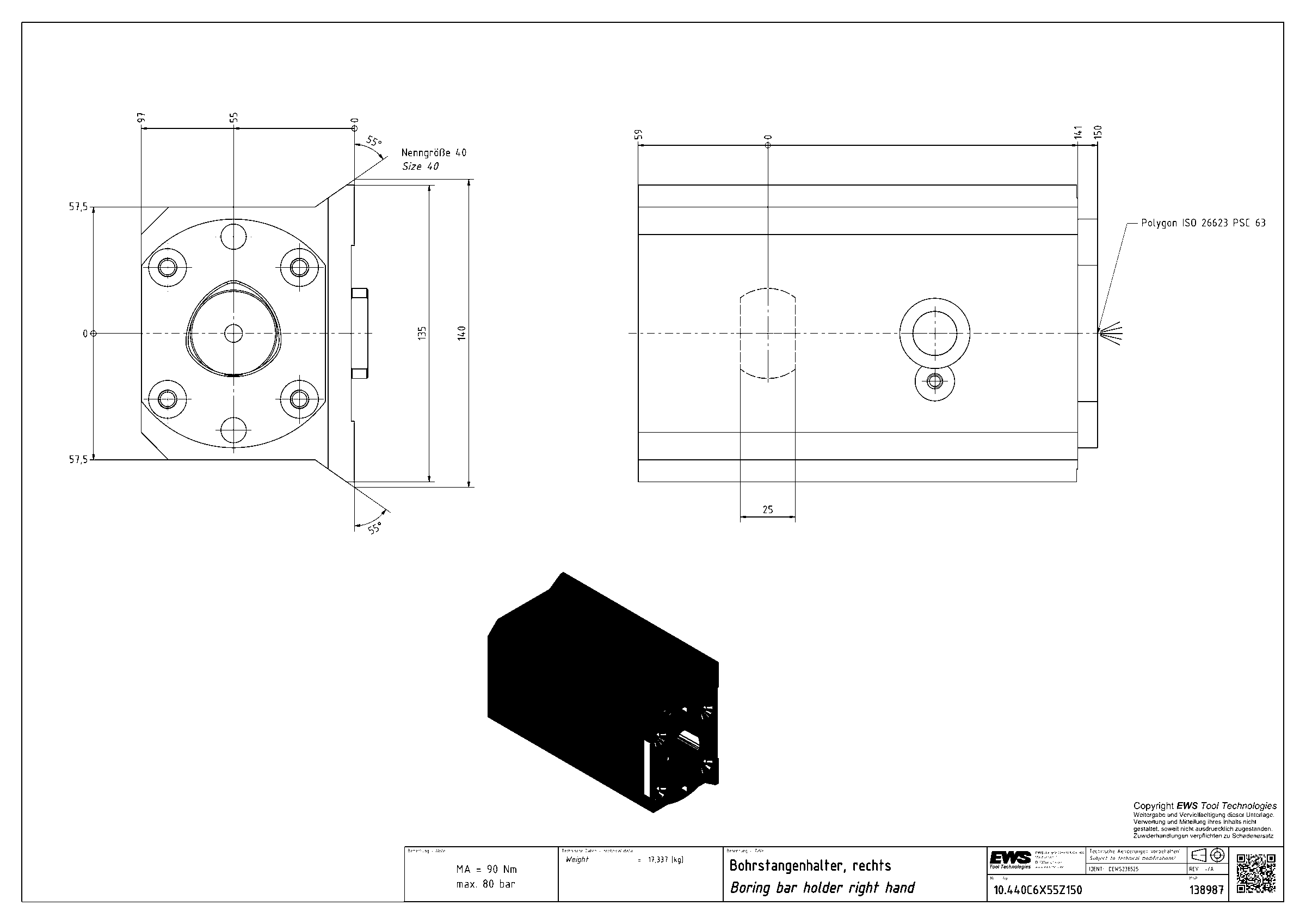

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки правые для расточных борштанг EWS, присоединение к станку PSC / Capto — 4 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.420C4X45Z84номинальный размер 25PSC 404,337
10.420C5X57Z92номинальный размер 25PSC 507,121
10.430C5X55Z83номинальный размер 32PSC 508,071
10.440C6X55Z150номинальный размер 40PSC 6317,337Текущая

Документы по позиции

Для этой позиции документы пока не привязаны.
