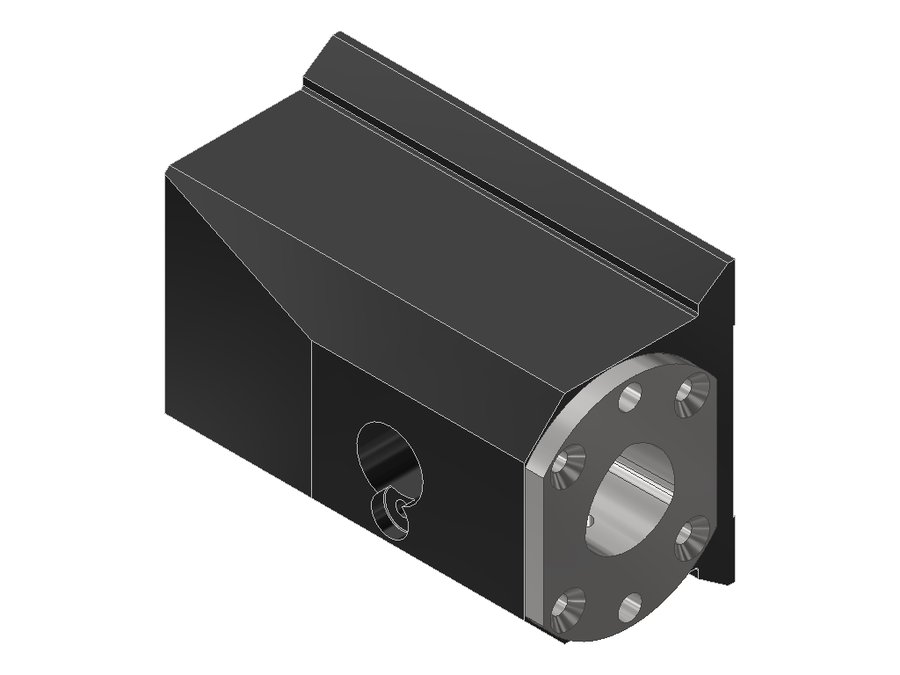

Державка правая для расточных борштанг EWS 10.440C6X60Z120, размер 40, DIN 69881 форма D2
EWS · Державки правые для расточных борштанг EWS · арт. 10.440C6X60Z120

Державка правая для расточных борштанг EWS 10.440C6X60Z120, размер 40, DIN 69881 форма D2

Код интерфейса станкаPMD04000115
Код интерфейса инструментаCCS06300195
Присоединение к станкуноминальный размер 40
Присоединение инструментаPSC 63
Масса15,416 кг
Заказной номер EWS163511

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

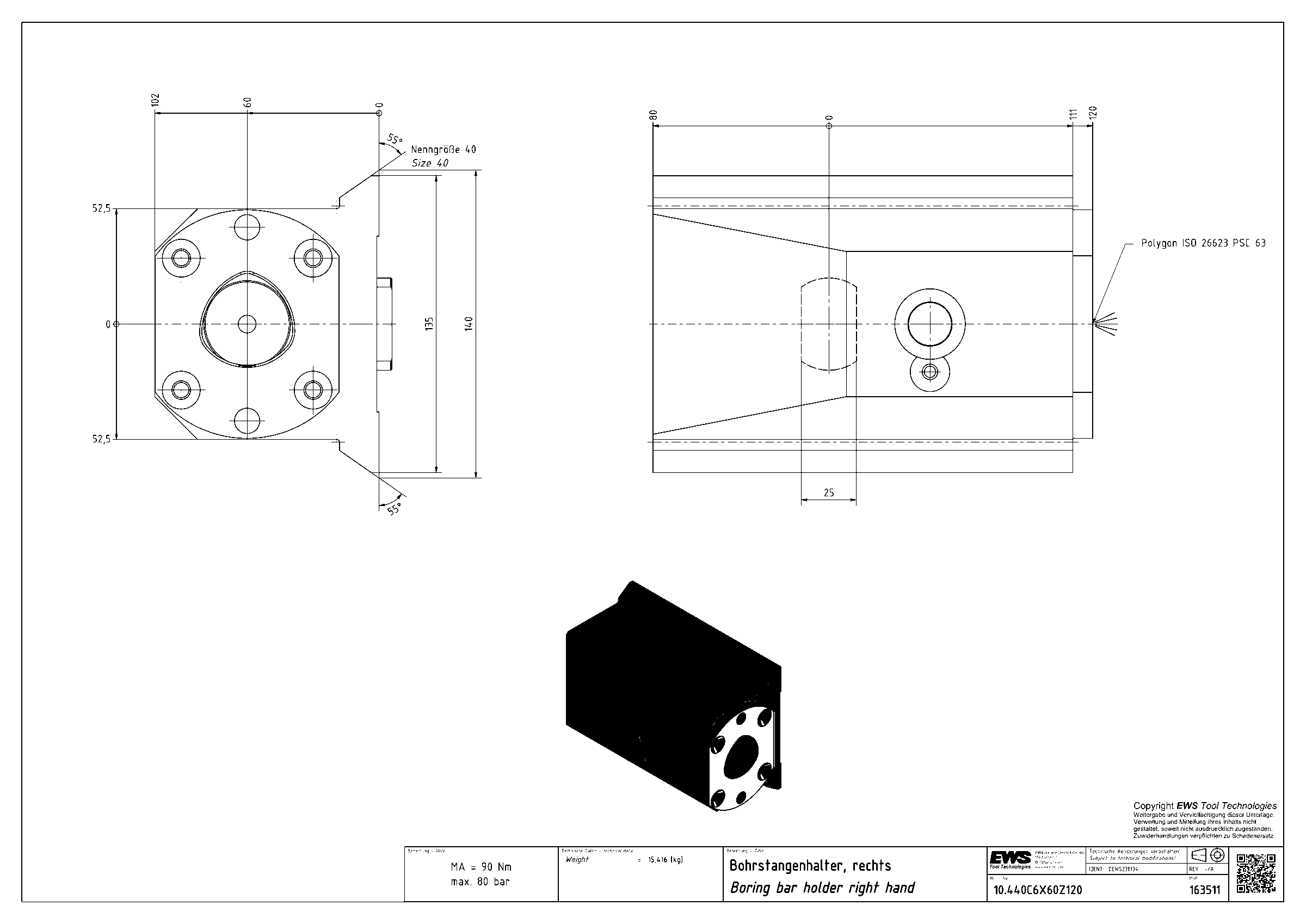

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки правые для расточных борштанг EWS — 11 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.430номинальный размер 32борштанга Ø606,33
10.430C6X55Z99номинальный размер 32PSC 6310,904
10.430C6X59Z99———
10.430C6X60Z120номинальный размер 32PSC 6315,018
10.440номинальный размер 40борштанга Ø8012,068
10.440C6X55Z121номинальный размер 40PSC 6314,842
10.440C6X59Z99номинальный размер 40PSC 6313,615
10.440C6X60Z120номинальный размер 40PSC 6315,416Текущая
10.440C6X60Z291номинальный размер 40PSC 6319,987
10.440C6X65Z470номинальный размер 40PSC 6357,365
10.440C8X70Z99номинальный размер 40PSC 8017,408

Документы по позиции

Для этой позиции документы пока не привязаны.
