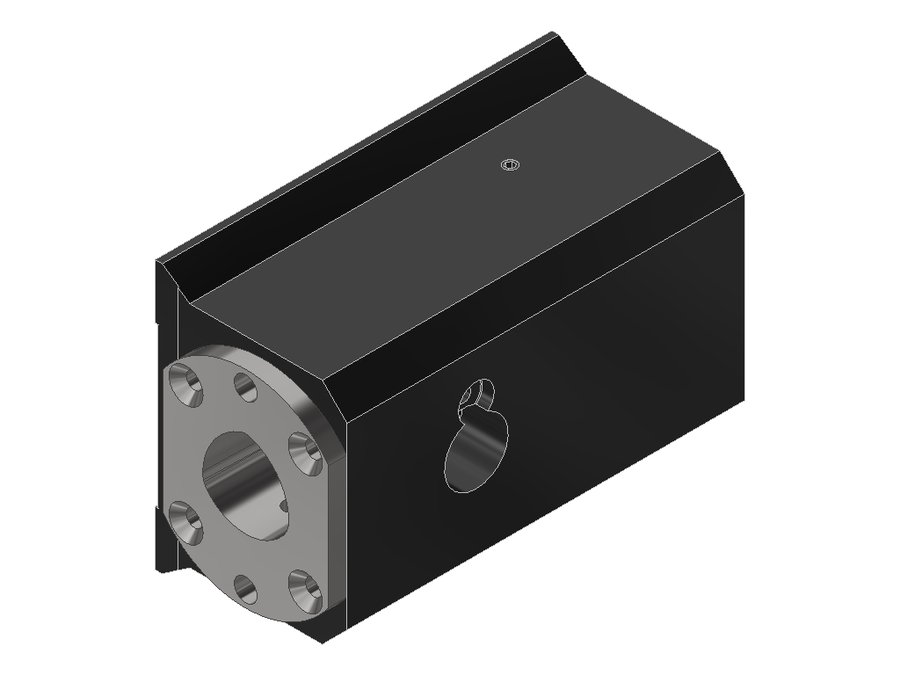

Державка левая для расточных борштанг EWS 10.441C6X55Z150, размер 40, Capto C6
EWS · Державки левые для расточных борштанг EWS, присоединение к станку PSC / Capto · арт. 10.441C6X55Z150

Державка левая для расточных борштанг EWS 10.441C6X55Z150, размер 40, Capto C6

Код интерфейса станкаPMD04000115
Код интерфейса инструментаCCS06300195
Присоединение к станкуноминальный размер 40
Присоединение инструментаPSC 63
Масса17,337 кг
Заказной номер EWS138993

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

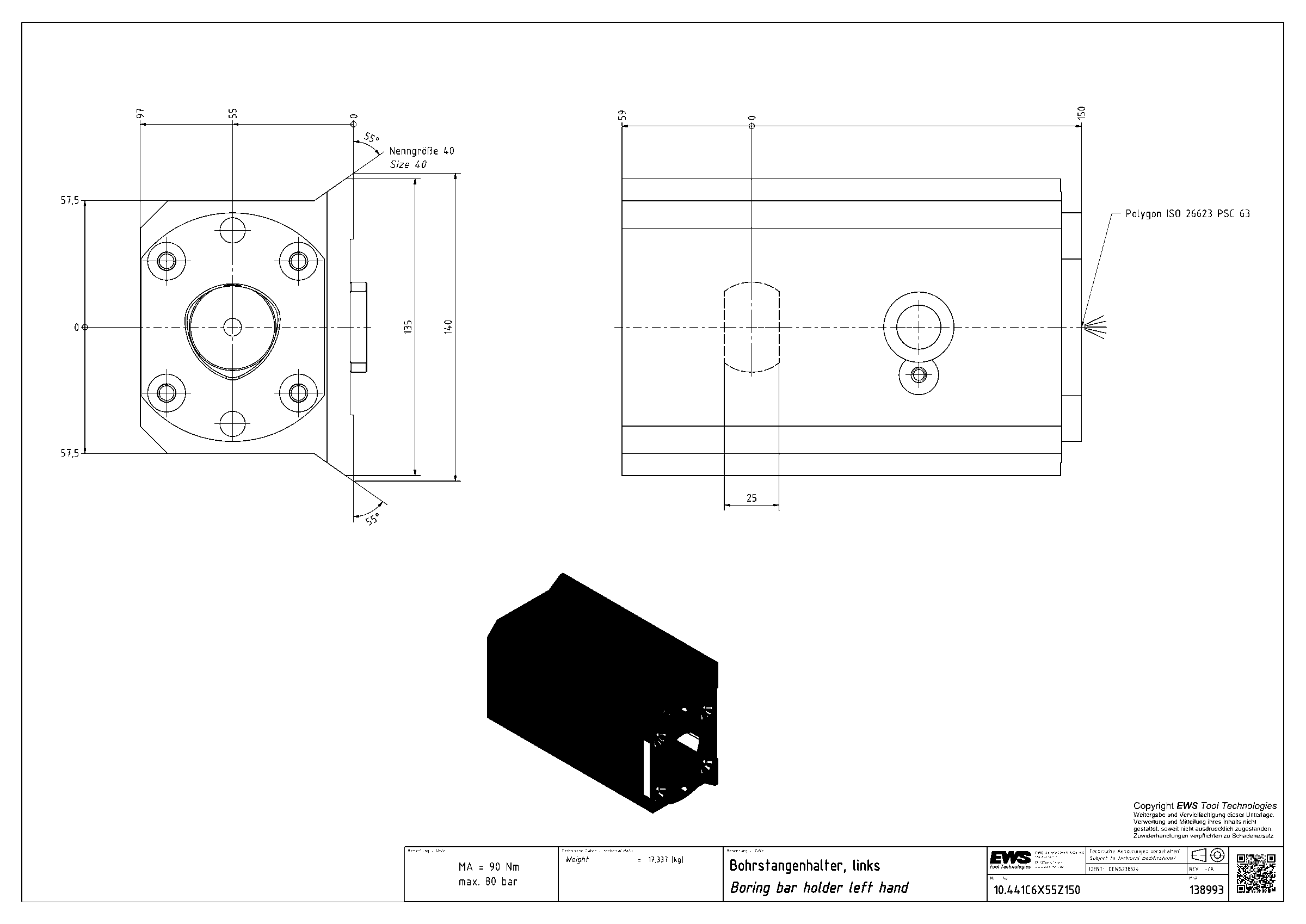

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки левые для расточных борштанг EWS, присоединение к станку PSC / Capto — 5 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.421C4X45Z84номинальный размер 25PSC 404,337
10.421C5X57Z92номинальный размер 25PSC 507,121
10.431C5X55Z83номинальный размер 32PSC 508,071
10.441C6X55Z150номинальный размер 40PSC 6317,337Текущая
10.441C6X65Z350номинальный размер 40PSC 6333,731

Документы по позиции

Для этой позиции документы пока не привязаны.
