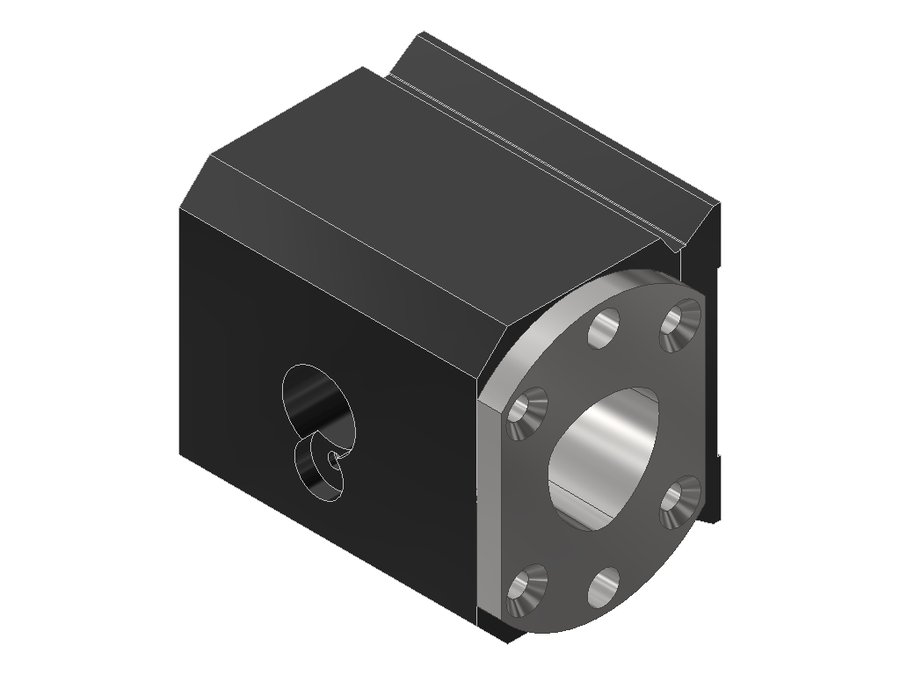

Державка левая для расточных борштанг EWS 10.441C8X70Z99, размер 40, DIN 69881 форма D1
EWS · Державки левые для расточных борштанг EWS · арт. 10.441C8X70Z99

Державка левая для расточных борштанг EWS 10.441C8X70Z99, размер 40, DIN 69881 форма D1

Код интерфейса станкаPMD04000115
Код интерфейса инструментаCCS08000195
Присоединение к станкуноминальный размер 40
Присоединение инструментаPSC 80
Масса17,408 кг
Заказной номер EWS125148

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

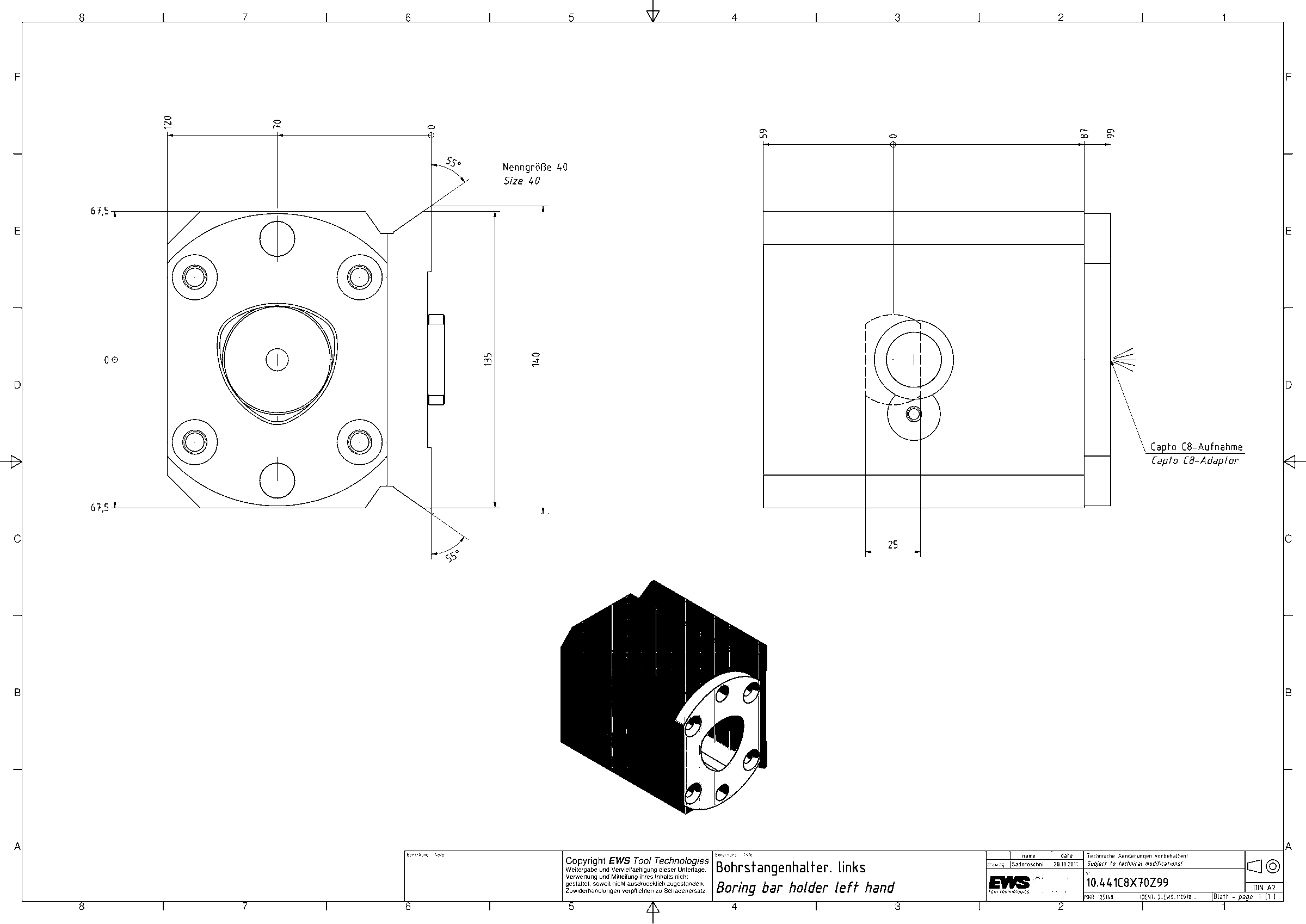

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки левые для расточных борштанг EWS — 9 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.431номинальный размер 32борштанга Ø606,295
10.431C6X55Z99номинальный размер 32PSC 6310,904
10.431C6X59Z99номинальный размер 32PSC 6310,823
10.431C6X60Z120номинальный размер 32PSC 6315,018
10.441номинальный размер 40борштанга Ø8012,177
10.441C6X55Z121номинальный размер 40PSC 6314,842
10.441C6X59Z99номинальный размер 40PSC 6313,615
10.441C6X60Z120номинальный размер 40PSC 6315,416
10.441C8X70Z99номинальный размер 40PSC 8017,408Текущая

Документы по позиции

Для этой позиции документы пока не привязаны.
