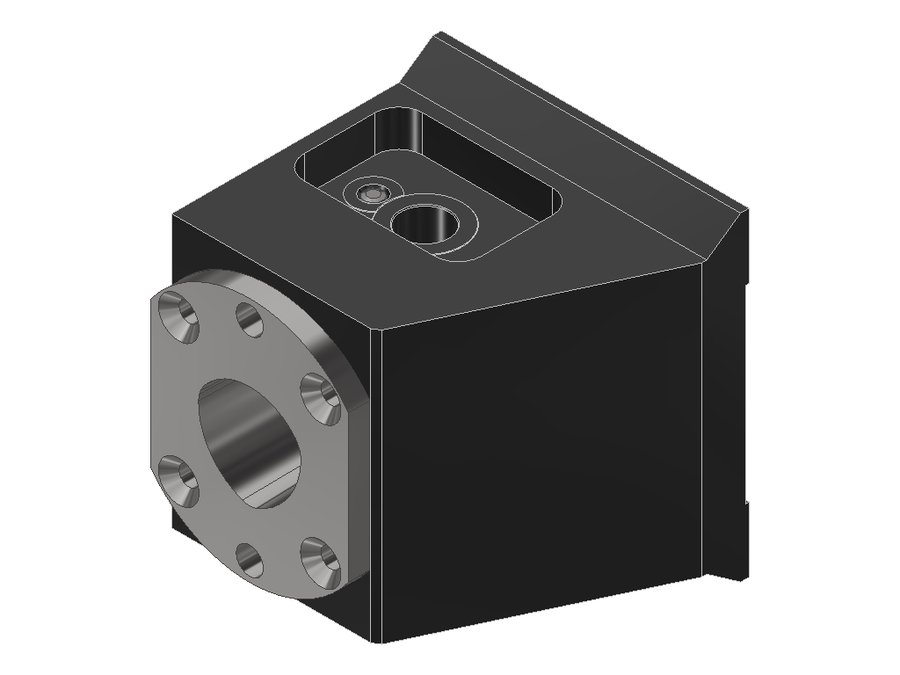

Державка для расточных борштанг EWS 10.540C6X23R, размер 40, Capto C6
EWS · Державки для расточных борштанг EWS, присоединение к станку PSC / Capto · арт. 10.540C6X23R

Державка для расточных борштанг EWS 10.540C6X23R, размер 40, Capto C6

Код интерфейса станкаPMD04000115
Код интерфейса инструментаCCS06300195
Присоединение к станкуноминальный размер 40
Присоединение инструментаPSC 63
Заказной номер EWSS04910

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

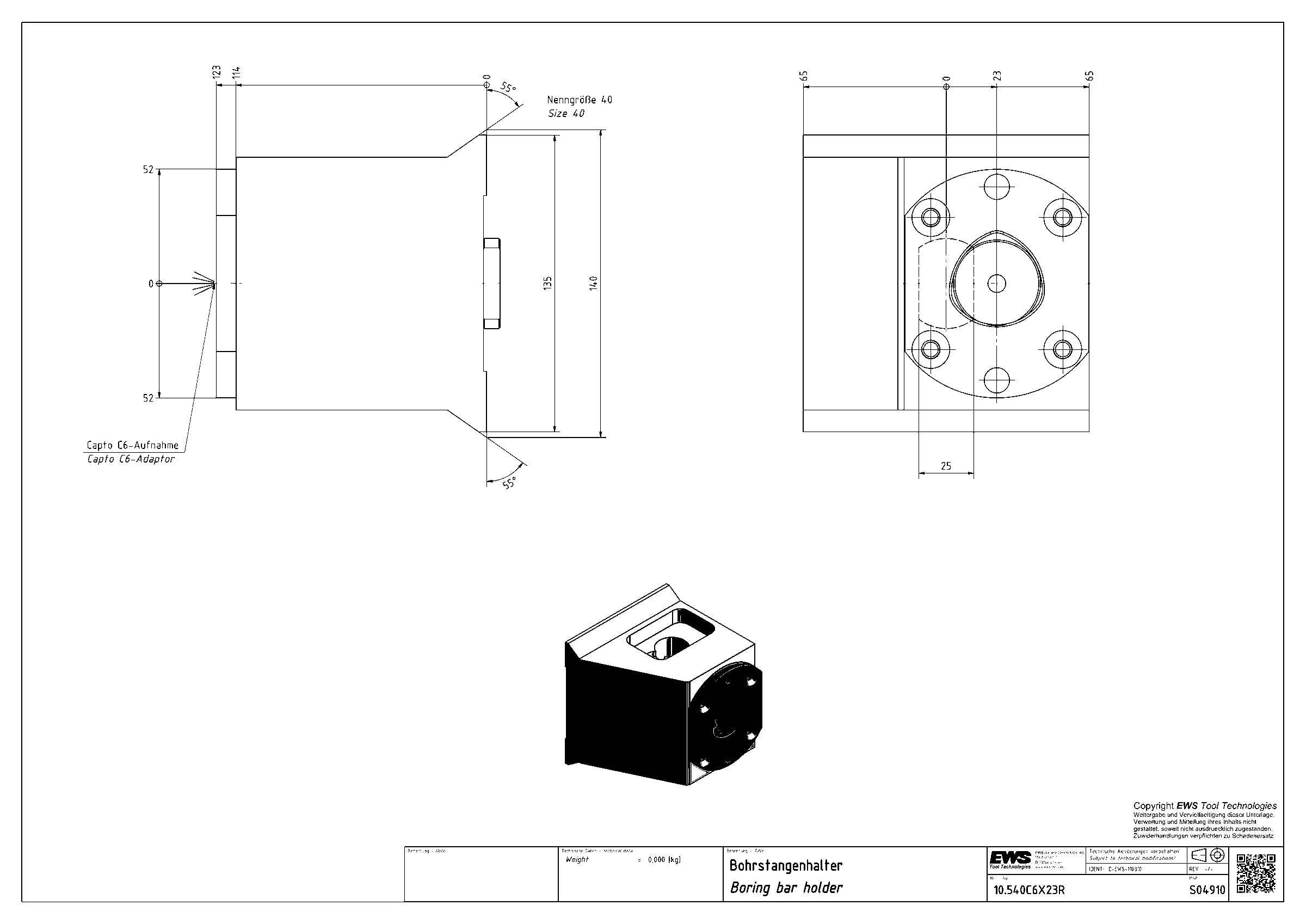

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, присоединение к станку PSC / Capto — 5 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаВ список
10.540C6DXTK90номинальный размер 40PSC 63
10.540C6X23Lноминальный размер 40PSC 63
10.540C6X23Rноминальный размер 40PSC 63Текущая
10.540C6X48Rноминальный размер 40PSC 63
19.C4C16HYDL42PSC 40гидропатрон Ø16

Документы по позиции

Для этой позиции документы пока не привязаны.
