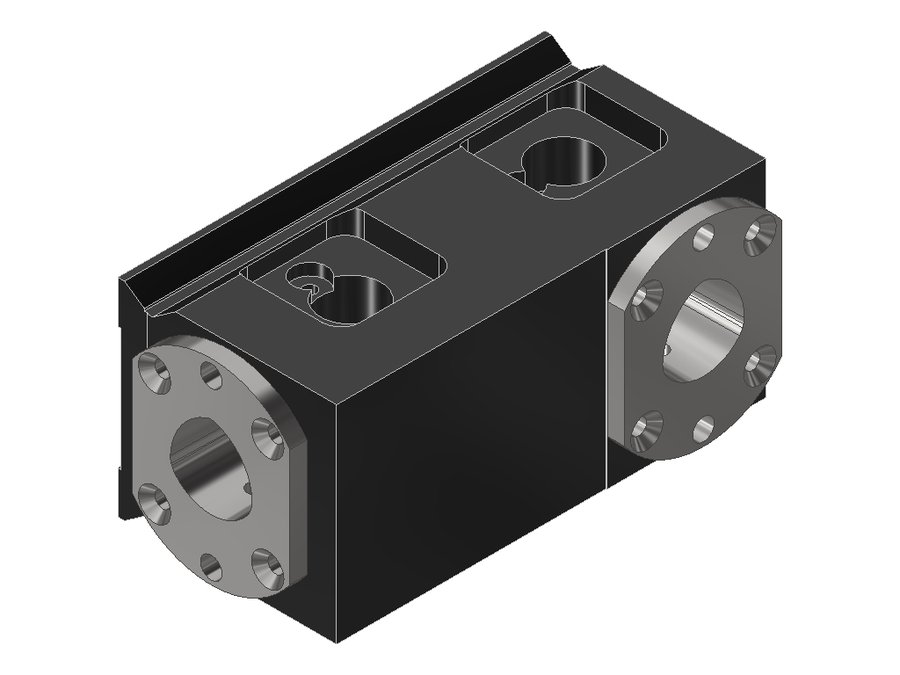

Державка двойная осевая и радиальная для борштанг EWS 10.780C6X59Z134B2=60, размер 32, Capto C6
EWS · Державки двойные осевые и радиальные для борштанг EWS, присоединение к станку PSC / Capto · арт. 10.780C6X59Z134B2=60

Державка двойная осевая и радиальная для борштанг EWS 10.780C6X59Z134B2=60, размер 32, Capto C6

Код интерфейса станкаPMD03200115
Код интерфейса инструментаCCS06300195
Присоединение к станкуноминальный размер 32
Присоединение инструментаPSC 63
Масса21,327 кг
Заказной номер EWS138990

Описание

Державки с зажимом «ласточкин хвост» для тяжёлой обработки

Державки «ласточкин хвост» применяются на 4-позиционных револьверных головках различных производителей.

Благодаря зажиму по «ласточкину хвосту» режущий инструмент закрепляется жёстко и подходит для тяжёлого резания.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

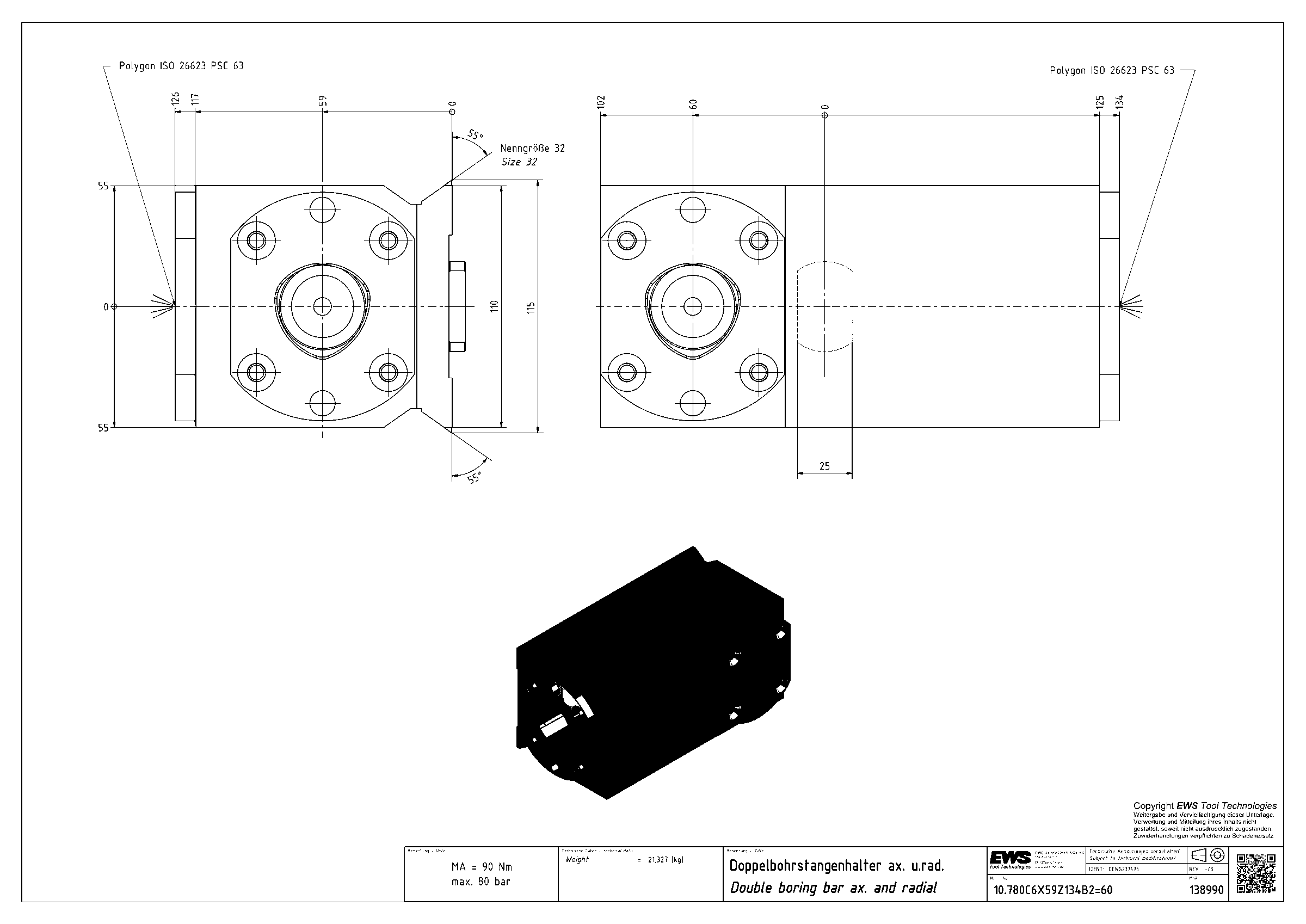

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки двойные осевые и радиальные для борштанг EWS, присоединение к станку PSC / Capto — 2 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
10.780C6X59Z134B2=60номинальный размер 32PSC 6321,327Текущая
10.790C8X70Z122B2=60номинальный размер 40PSC 8026,124

Документы по позиции

Для этой позиции документы пока не привязаны.
