Kemmler · Сверлильные патроны CNC DIN 238 — конус Морзе DIN 228 · арт. 107.15.413

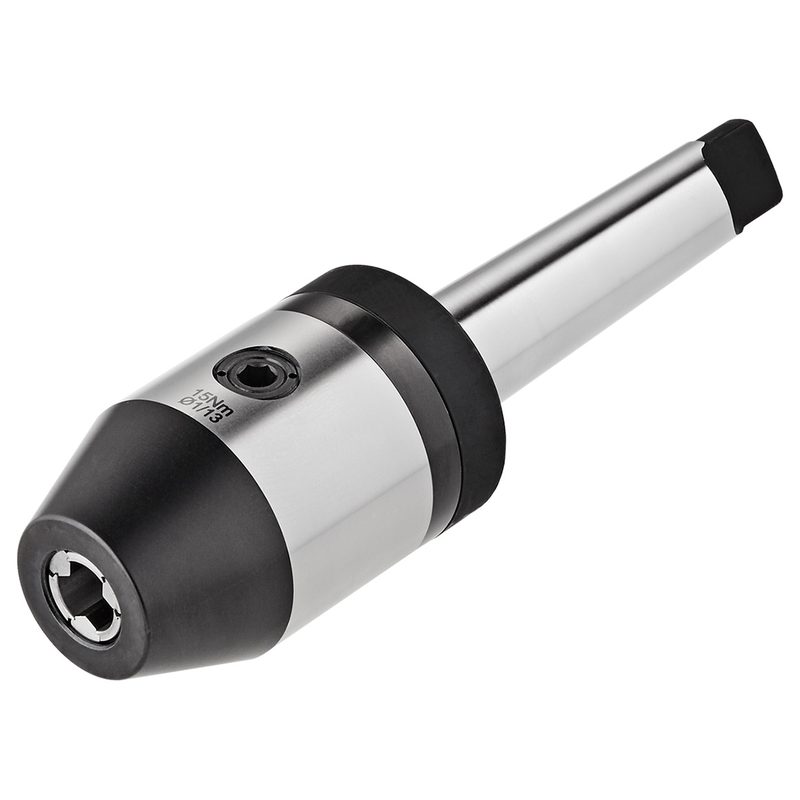

Сверлильный патрон CNC MK4 - 1/13 - 100, DIN 228-1B, 107.15.413
| Присоединение к станку (ADINTMS) | Конус Морзе DIN 228-B |
|---|---|
| Наружный диаметр (BD) | 50 мм |
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 1,0 – 13 |
| Размер под ключ (DRVS) | 6 мм |
| EAN | 4250001104061 |
| Вылет (LPR) | 100 мм |
| Масса | 1,8 кг |
| Биение | < 30 мкм |
| Конус / размер присоединения | MK 4 |
Другие типоразмеры серии
Сверлильные патроны CNC DIN 238 — конус Морзе DIN 228 — 4 позиции серии, Kemmler.
| Артикул | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Масса, кг | Конус / размер присоединения | В список |
|---|---|---|---|---|---|
| 107.15.313 | 1,0 – 13 | 98 | 1,3 | MK 3 | |
| 107.15.316 | 2,5 – 16 | 103 | 1,3 | MK 3 | |
| 107.15.413 | 1,0 – 13 | 100 | 1,8 | MK 4 | Текущая |
| 107.15.416 | 2,5 – 16 | 105 | 1,8 | MK 4 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 107.15.413.
Адаптеры с конусом Морзе (DIN 228)1
- 107.03.04Выбиватель для инструментальных конусов MK 4, DIN 228-1B, DIN 317, 107.03.04
Ключи и отвёртки1
- T-6-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 6 мм, LB=100 мм, T-6-100
Документы по позиции
Для этой позиции документы пока не привязаны.
