Kemmler · Патроны с цилиндрическим хвостовиком · арт. 120.02.10.1

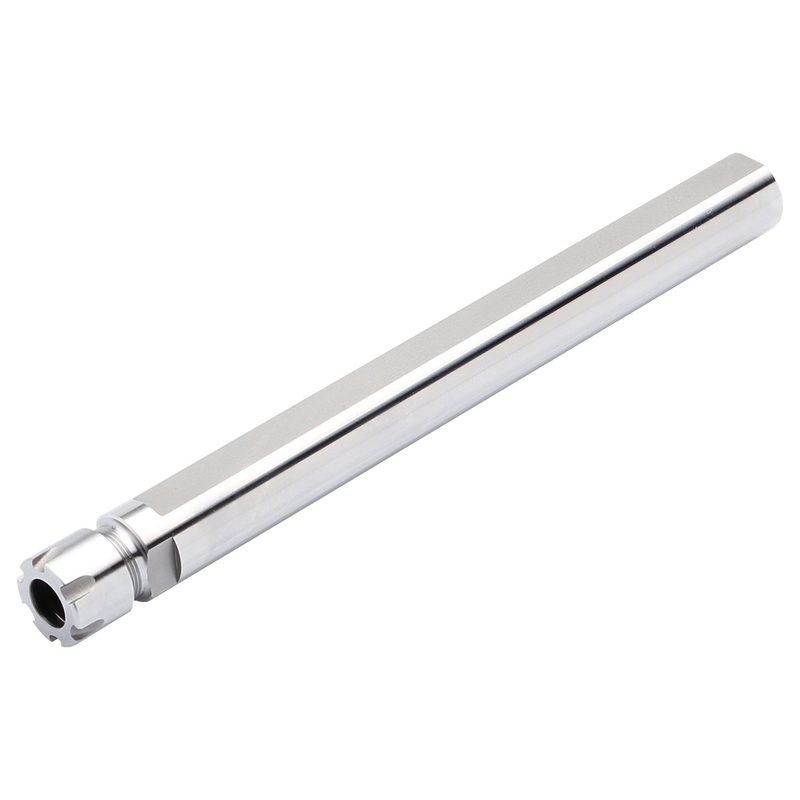

Патрон с цилиндрическим хвостовиком с мини-гайкой ER16 - 1/10 - 149, Ø = 20, 120.02.10.1
| Присоединение к станку (ADINTMS) | Цилиндрический хвостовик |
|---|---|
| Присоединение инструмента (ADINTWS) | Цанга ER, ISO 15488 (DIN 6499) |
| Диаметр хвостовика / присоединения (DCONMS) | 20 мм |
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 1 – 10 |
| Размер под ключ (DRVS) | 17 мм |
| EAN | 4250001067564 |
| Масса | 0,35 кг |
| Резьба (THID) | 7/16-20 UNF |
| Система / типоразмер | 426E | ER 16 |
| Размер CND (по чертежу производителя) | 10 мм |
| Диаметр гайки (DLN) | 22 мм |
| Размер HLN (по чертежу производителя) | 30 мм |
| Размер LS (по чертежу производителя) | 150 мм |
Другие типоразмеры серии
Патроны с цилиндрическим хвостовиком — 21 позиция серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Патроны и державки фрезерно-сверлильные.
| Артикул | Масса, кг | Диаметр хвостовика / присоединения (DCONMS), мм | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Система / типоразмер | Диаметр гайки (DLN), мм | В список |
|---|---|---|---|---|---|---|
| 5th.R96-CERX-40 | 2,4 | — | — | — | — | |
| 120.02.04.10 | 0,35 | 16 | 1 – 10 | 426E | ER 16 | 32 | |
| 120.02.04.16 | 0,6 | 20 | 1 – 16 | 430E | ER 25 | 42 | |
| 120.02.04.20 | 1 | 32 | 2 – 20 | 470E | ER 32 | 50 | |
| 120.02.07 | 0,35 | 16 | 1 – 07 | 4008E | ER 11 | 16 | |
| 120.02.10 | 0,35 | 16 | 1 – 10 | 426E | ER 16 | 32 | |
| 120.02.10.1 | 0,35 | 20 | 1 – 10 | 426E | ER 16 | 22 | Текущая |
| 120.02.16 | 0,6 | 20 | 1 – 16 | 430E | ER 25 | 42 | |
| 120.02.20 | 1 | 32 | 2 – 20 | 470E | ER 32 | 50 | |
| 120.02.A.07 | 0,35 | 20 | 1 – 07 | 4008E | ER 11 | 19 | |
| 120.02.A.07.1 | 0,35 | 20 | 1 – 07 | 4008E | ER 11 | 19 | |
| 120.02.A.10 | 0,35 | 20 | 1 – 10 | 426E | ER 16 | 28 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 120.02.10.1.
Гайки цанговые1
- 110.02.10.3Зажимная гайка ER 16, 1-10, Mini, ISO 15488 (DIN 6499), 110.02.10.3
Запчасти к инструменту1
- 101.02.716Регулировочные винты для патронов ER16 Mini 7/16 x 20UN - 13 мм, 101.02.716
Ключи и отвёртки1
- 02.10.3Ключ для гаек, ER16, 1-10, для мини-гайки, 02.10.3
