Kemmler · Патроны с цилиндрическим хвостовиком · арт. 120.02.07

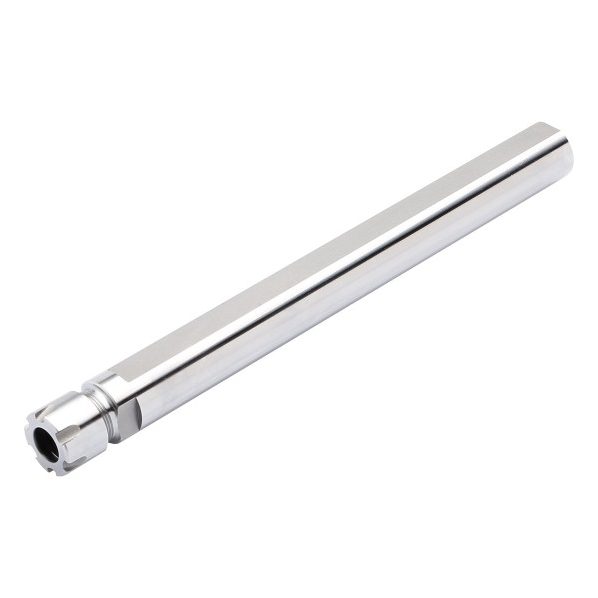

Патрон с цилиндрическим хвостовиком с мини-гайкой ER11 - 1/07 - 153, Ø = 16, 120.02.07

Присоединение к станку (ADINTMS)	Цилиндрический хвостовик
Присоединение инструмента (ADINTWS)	Цанга ER, ISO 15488 (DIN 6499)
Диаметр хвостовика / присоединения (DCONMS)	16 мм
Диапазон диаметров зажимаемого инструмента (DCONWS), мм	1 – 07
Размер под ключ (DRVS)	13 мм
EAN	4250001067557
Масса	0,35 кг
Резьба (THID)	M8 x 1,25
Система / типоразмер	4008E \| ER 11
Размер CND (по чертежу производителя)	7 мм
Диаметр гайки (DLN)	16 мм
Размер HLN (по чертежу производителя)	20 мм
Размер LS (по чертежу производителя)	153 мм

Другие типоразмеры серии

Патроны с цилиндрическим хвостовиком — 21 позиция серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Патроны и державки фрезерно-сверлильные.

Артикул	Масса, кг	Диаметр хвостовика / присоединения (DCONMS), мм	Диапазон диаметров зажимаемого инструмента (DCONWS), мм	Система / типоразмер	Диаметр гайки (DLN), мм	В список
5th.R52-CERX-40	3	—	—	—	—
5th.R96-CERX-32	2,4	—	—	—	—
5th.R96-CERX-40	2,4	—	—	—	—
120.02.04.10	0,35	16	1 – 10	426E \| ER 16	32
120.02.04.16	0,6	20	1 – 16	430E \| ER 25	42
120.02.04.20	1	32	2 – 20	470E \| ER 32	50
120.02.07	0,35	16	1 – 07	4008E \| ER 11	16	Текущая
120.02.10	0,35	16	1 – 10	426E \| ER 16	32
120.02.10.1	0,35	20	1 – 10	426E \| ER 16	22
120.02.16	0,6	20	1 – 16	430E \| ER 25	42
120.02.20	1	32	2 – 20	470E \| ER 32	50
120.02.A.07	0,35	20	1 – 07	4008E \| ER 11	19

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 120.02.07.
