Kemmler · Резьбонарезные патроны (цилиндрический и конусный хвостовик) · арт. 120.16.2520

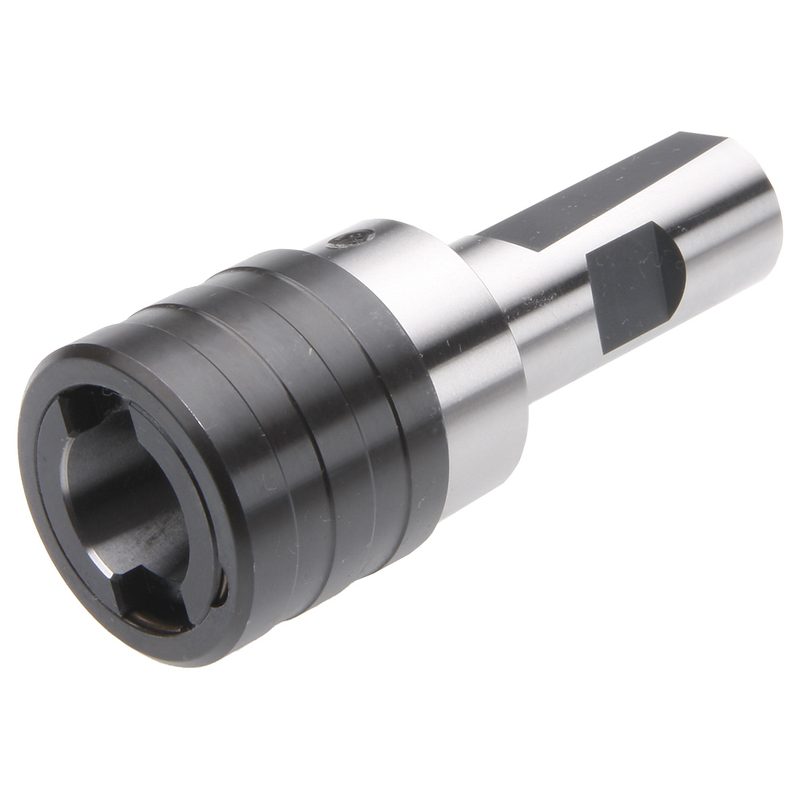

Быстросменный резьбонарезной патрон 25 - M5-M22 - Gr.2, DIN 1835 B+E, 120.16.2520
| Присоединение к станку (ADINTMS) | DIN 6535 HB+HE, цилиндр с лыской |
|---|---|
| Присоединение инструмента (ADINTWS) | Быстросменное крепление SWB |
| Наружный диаметр (BD) | 53 мм |
| Диаметр хвостовика / присоединения (DCONMS) | 25 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 31 мм |
| EAN | 4250001134310 |
| Вылет (LPR) | 73 мм |
| Масса | 1 кг |
| Диапазон зажима | M5 - M22 |
| Компенсация длины (LCOMP) | 12 мм |
| Группа размера (SZID) | 2 |
Другие типоразмеры серии
Резьбонарезные патроны (цилиндрический и конусный хвостовик) — 65 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Патроны резьбонарезные.
| Артикул | Масса, кг | Система / типоразмер | В список |
|---|---|---|---|
| 120.16.2020.SR | 8,6 | Gr. 2 | |
| 120.16.2025 | 0,5 | 430E | ER 25 | |
| 120.16.2512 | 1 | — | |
| 120.16.2512.S | 4,2 | — | |
| 120.16.2512.SR | 4,3 | — | |
| 120.16.2516 | 0,5 | 426E | ER 16 | Mini | |
| 120.16.2520 | 1 | — | Текущая |
| 120.16.2520.S | 8,3 | — | |
| 120.16.2520.SR | 8,6 | — | |
| 120.16.2525 | 0,5 | 430E | ER 25 | |
| 120.16.2532 | 0,8 | 470E | ER 32 | |
| 120.16.2540 | 2,1 | 472E | ER 40 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 120.16.2520.
Патроны резьбонарезные1
- 701.16.12-SБыстросменные вставки с муфта 11-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.12-S
Переходники1
- 16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
