Kemmler · Резьбонарезные патроны (цилиндрический и конусный хвостовик) · арт. 120.16.2540

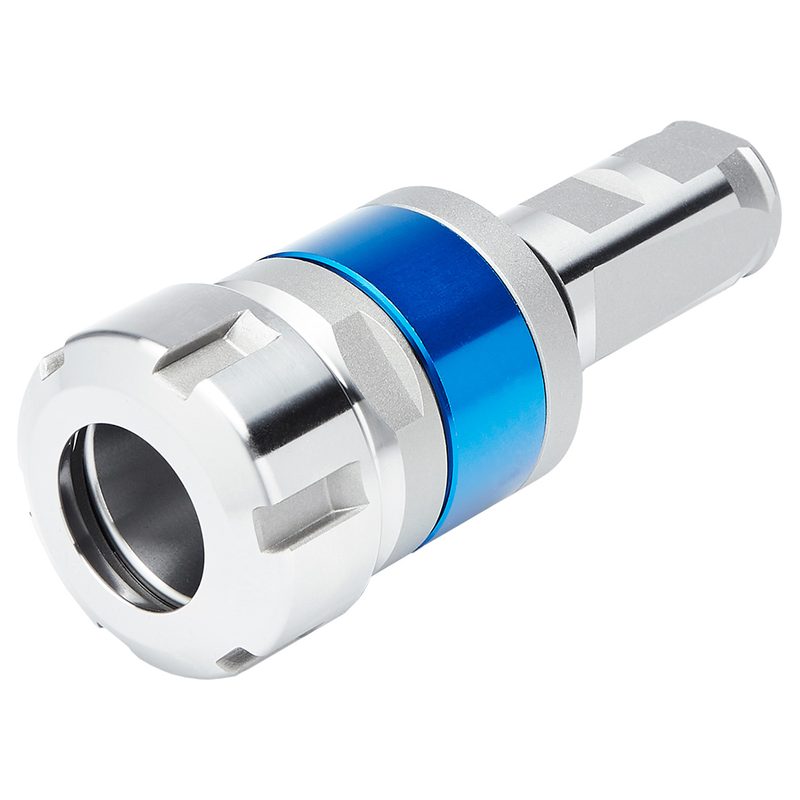

Резьбонарезной патрон для синхронизацией 25 - M4-M33, ER 40, DIN 1835 B+E, 120.16.2540
| Присоединение к станку (ADINTMS) | DIN 6535 HB+HE, цилиндр с лыской |
|---|---|
| Давление СОЖ (CP) | 80 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 25 мм |
| Размер под ключ (DRVS) | 55 мм |
| EAN | 4250001104320 |
| Вылет (LPR) | 109 мм |
| Масса | 2,1 кг |
| Диапазон зажима | M4 - M33 |
| Система / типоразмер | 472E | ER 40 |
| Диаметр гайки (DLN) | 63 мм |
| Компенсация длины (LCOMP) | 0,5 мм |
Другие типоразмеры серии
Резьбонарезные патроны (цилиндрический и конусный хвостовик) — 65 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Патроны резьбонарезные.
| Артикул | Масса, кг | Система / типоразмер | В список |
|---|---|---|---|
| 120.16.2516 | 0,5 | 426E | ER 16 | Mini | |
| 120.16.2520 | 1 | — | |
| 120.16.2520.S | 8,3 | — | |
| 120.16.2520.SR | 8,6 | — | |
| 120.16.2525 | 0,5 | 430E | ER 25 | |
| 120.16.2532 | 0,8 | 470E | ER 32 | |
| 120.16.2540 | 2,1 | 472E | ER 40 | Текущая |
| 120.16.3220 | 1 | — | |
| 120.16.3220.S | 8,3 | — | |
| 120.16.3220.SR | 8,6 | — | |
| 120.16.3232 | 1 | 470E | ER 32 | |
| 120.16.3240 | 2,3 | 472E | ER 40 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 120.16.2540.
Цанги3
- 472G-SНаборы цанг ER40, 472E, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, с внутренним квадратом для метчиков, 472G-S
- 472GA-SНаборы цанг 472GA, ER40, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, - с внутренним квадратом для метчиков - с уплотнением для внутреннего подвода СОЖ, 472GA-S
- 472GC-SНаборы цанг 472GC/ER40, 472E, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, - С внутренним квадратом для метчиков - уплотнением и каналами для СОЖ, 472GC-S
Ключи и отвёртки1
- 02.26Ключ для гаек, ER40, 2-26, Ø63 мм, 02.26
Документы по позиции
Для этой позиции документы пока не привязаны.
