Kemmler · Переходные втулки и переходники · арт. 122.20.06

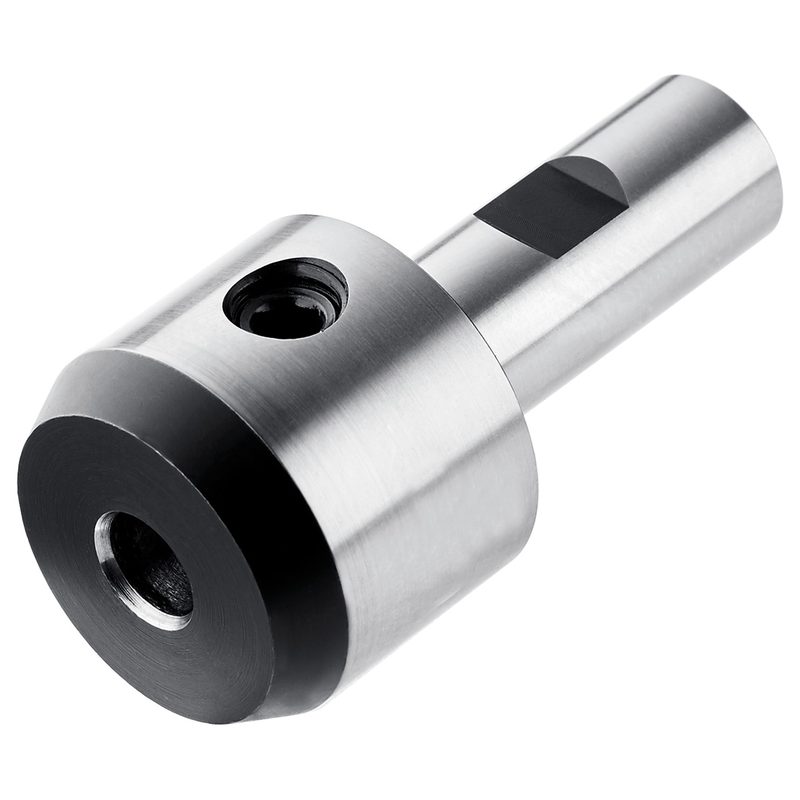

Переходник DIN 1835 B присоединение Ø20, мм инструмент Ø06 мм, для цилиндрические хвостовики DIN 1835 B+E, 122.20.06
| Присоединение к станку (ADINTMS) | DIN 6535 HB, цилиндр с лыской |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6535 HB, цилиндр с лыской |
| Наружный диаметр (BD) | 25 мм |
| Диаметр хвостовика / присоединения (DCONMS) | 20 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| EAN | 4250001003319 |
| Масса | 0,15 кг |
| Длина корпуса (LB) | 30 мм |
Другие типоразмеры серии
Переходные втулки и переходники — 175 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Наружный диаметр (BD), мм | Диаметр хвостовика / присоединения (DCONMS), мм | Присоединение к станку (ADINTMS) | Диаметр зажимаемого инструмента (DCONWS), мм | Общая длина (OAL), мм | Вылет (LPR), мм | Уплотнение (SEAL) | В список |
|---|---|---|---|---|---|---|---|---|
| 16.00.0201 | 48 | 31 | — | — | 40,4 | — | — | |
| 16.00.0302 | 59 | 48 | — | — | 62,6 | — | — | |
| 122.20.06 | 25 | 20 | DIN 6535 HB, цилиндр с лыской | 6 | — | — | — | Текущая |
| 122.20.08 | 28 | 20 | DIN 6535 HB, цилиндр с лыской | 8 | — | — | — | |
| 122.20.10 | 35 | 20 | DIN 6535 HB, цилиндр с лыской | 10 | — | — | — | |
| 122.20.12 | 42 | 20 | DIN 6535 HB, цилиндр с лыской | 12 | — | — | — | |
| 122.32.06 | 25 | 32 | DIN 6535 HB, цилиндр с лыской | 6 | — | — | — | |
| 122.32.08 | 28 | 32 | DIN 6535 HB, цилиндр с лыской | 8 | — | — | — | |
| 122.32.10 | 35 | 32 | DIN 6535 HB, цилиндр с лыской | 10 | — | — | — | |
| 122.32.12 | 42 | 32 | DIN 6535 HB, цилиндр с лыской | 12 | — | — | — | |
| 122.32.14 | 44 | 32 | DIN 6535 HB, цилиндр с лыской | 14 | — | — | — | |
| 122.32.16 | 48 | 32 | DIN 6535 HB, цилиндр с лыской | 16 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 122.20.06.
Запчасти к инструменту1
- 101.04.06Зажимные винты M6 для Weldon Ø 6, DIN 1835 B, 101.04.06
