Kemmler · Переходные втулки и переходники · арт. 16.00.0302

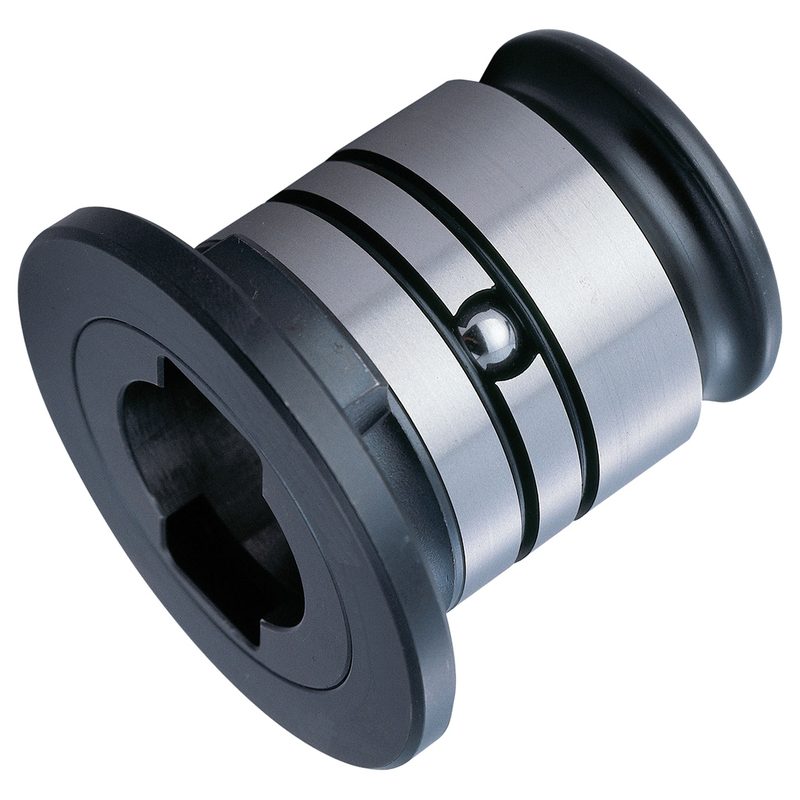

Переходной адаптер для быстросменные вставки Gr. 3 на Gr. 2, 16.00.0302
| Наружный диаметр (BD) | 59 мм |
|---|---|
| Диаметр хвостовика / присоединения (DCONMS) | 48 мм |
| EAN | 4250001075040 |
| Масса | 0,65 кг |
| Общая длина (OAL) | 62,6 мм |
| Исполнение / для изделий | 3 -> 2 |
Другие типоразмеры серии
Переходные втулки и переходники — 175 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Наружный диаметр (BD), мм | Диаметр хвостовика / присоединения (DCONMS), мм | Присоединение к станку (ADINTMS) | Диаметр зажимаемого инструмента (DCONWS), мм | Общая длина (OAL), мм | Вылет (LPR), мм | Уплотнение (SEAL) | В список |
|---|---|---|---|---|---|---|---|---|
| 16.00.0201 | 48 | 31 | — | — | 40,4 | — | — | |
| 16.00.0302 | 59 | 48 | — | — | 62,6 | — | — | Текущая |
| 122.20.06 | 25 | 20 | DIN 6535 HB, цилиндр с лыской | 6 | — | — | — | |
| 122.20.08 | 28 | 20 | DIN 6535 HB, цилиндр с лыской | 8 | — | — | — | |
| 122.20.10 | 35 | 20 | DIN 6535 HB, цилиндр с лыской | 10 | — | — | — | |
| 122.20.12 | 42 | 20 | DIN 6535 HB, цилиндр с лыской | 12 | — | — | — | |
| 122.32.06 | 25 | 32 | DIN 6535 HB, цилиндр с лыской | 6 | — | — | — | |
| 122.32.08 | 28 | 32 | DIN 6535 HB, цилиндр с лыской | 8 | — | — | — | |
| 122.32.10 | 35 | 32 | DIN 6535 HB, цилиндр с лыской | 10 | — | — | — | |
| 122.32.12 | 42 | 32 | DIN 6535 HB, цилиндр с лыской | 12 | — | — | — | |
| 122.32.14 | 44 | 32 | DIN 6535 HB, цилиндр с лыской | 14 | — | — | — | |
| 122.32.16 | 48 | 32 | DIN 6535 HB, цилиндр с лыской | 16 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 35 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16.00.0302 указан производителем как подходящий.
Патроны резьбонарезные19
- 16.03.119Быстросменная вставка без предохранительная муфта размер 3, 11 x 9, 16.03.119
- 16.03.129Быстросменная вставка без предохранительная муфта размер 3, 12 x 9, 16.03.129
- 16.03.1411Быстросменная вставка без предохранительная муфта размер 3, 14 x 11, 16.03.1411
- 16.03.1612Быстросменная вставка без предохранительная муфта размер 3, 16 x 12, 16.03.1612
- 16.03.2016Быстросменная вставка без предохранительная муфта размер 3, 20 x 16, 16.03.2016
- 16.03.2218Быстросменная вставка без предохранительная муфта размер 3, 22 x 18, 16.03.2218
- 16.03.2520Быстросменная вставка без предохранительная муфта размер 3, 25 x 20, 16.03.2520
- 16.03.2822Быстросменная вставка без предохранительная муфта размер 3, 28 x 22, 16.03.2822
- 16.03.18145Быстросменная вставка без предохранительная муфта размер 3, 18 x 14,5, 16.03.18145
- 16.13.14119Быстросменная вставка с предохранительная муфта размер 3, M14, 11 x 9, DIN 376, 16.13.14119
- 16.13.16129Быстросменная вставка с предохранительная муфта размер 3, M16, 12 x 9, DIN 376, 16.13.16129
- 16.13.181411Быстросменная вставка с предохранительная муфта размер 3, M18, 14 x 11, DIN 376, 16.13.181411
- 16.13.201612Быстросменная вставка с предохранительная муфта размер 3, M20, 16 x 12, DIN 376, 16.13.201612
- 16.13.272016Быстросменная вставка с предохранительная муфта размер 3, M27, 20 x 16, DIN 376, 16.13.272016
- 16.13.302218Быстросменная вставка с предохранительная муфта размер 3, M30, 22 x 18, DIN 376, 16.13.302218
- 16.13.332520Быстросменная вставка с предохранительная муфта размер 3, M33, 25 x 20, DIN 376, 16.13.332520
- 16.13.362822Быстросменная вставка с предохранительная муфта размер 3, M36, 28 x 22, DIN 376, 16.13.362822
- 16.13.2218145Быстросменная вставка с предохранительная муфта размер 3, M22, 18 x 14,5, DIN 376, 16.13.2218145
- 16.13.2418145Быстросменная вставка с предохранительная муфта размер 3, M24, 18 x 14,5, DIN 376, 16.13.2418145
Адаптеры с хвостовиком по DIN 698714
- 402.16.36Быстросменный резьбонарезной патрон SK 40 - M14-M36 - Gr.3, ISO 7388-1 A [DIN 69871 A], 402.16.36
- 402.16.36.1Быстросменный резьбонарезной патрон SK 40 - M14-M36 - Gr.3, ISO 7388-1 AD [DIN 69871 AD], 402.16.36.1
- 502.16.36Быстросменный резьбонарезной патрон SK 50 - M14-M36 - Gr.3, ISO 7388-1 A [DIN 69871 A], 502.16.36
- 502.16.36.1Быстросменный резьбонарезной патрон SK 50 - M14-M36 - Gr.3, ISO 7388-1 AD [DIN 69871 AD], 502.16.36.1
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)4
- 405.16.36Быстросменный резьбонарезной патрон BT 40 - M14-M36 - Gr.3, ISO 7388-2 J [JIS B 6339 A], 405.16.36
- 405.16.36.1Быстросменный резьбонарезной патрон BT 40 - M14-M36 - Gr.3, ISO 7388-2 J [JIS B 6339 A], 405.16.36.1
- 505.16.36Быстросменный резьбонарезной патрон BT 50 - M14-M36 - Gr.3, ISO 7388-2 J [JIS B 6339 A], 505.16.36
- 505.16.36.1Быстросменный резьбонарезной патрон BT 50 - M14-M36 - Gr.3, ISO 7388-2 J [JIS B 6339 A], 505.16.36.1
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)3
- A63.16.36Быстросменный резьбонарезной патрон HSK 63 - M14-M36 - Gr.3, ISO 12164 [DIN 69893], HSK-A, A63.16.36
- A100.16.36Быстросменный резьбонарезной патрон HSK 100 - M14-M33 - Gr.3, ISO 12164 [DIN 69893], HSK-A, A100.16.36
- A100.16.36.1Быстросменный резьбонарезной патрон HSK 100 - M14-M36 - Gr.3, ISO 12164 [DIN 69893], HSK-A, A100.16.36.1
Адаптеры с конусом Морзе (DIN 228)1
- 107.16.436Быстросменный резьбонарезной патрон MK 4 - M14-M36 - Gr.3, DIN 228-1B, 107.16.436
Документы по позиции
Для этой позиции документы пока не привязаны.
