Yih Troun · Хвостовик HSS для цекования 4-в-1 · арт. 14-1206-110
Хвостовик HSS для цекования 4-в-1 Yih Troun, Ø12 мм, L 110 мм
Хвостовик HSS для цекования 4-в-1 Yih Troun 14-1206-110

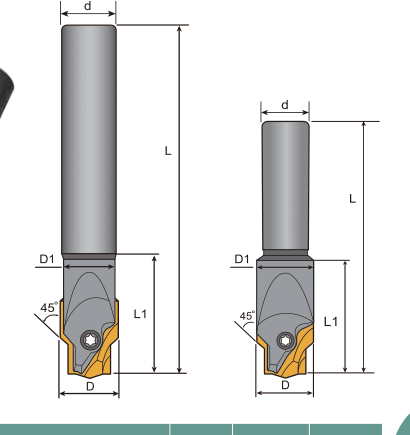

| D | 12 мм |
|---|---|
| D1 | 11,5 мм |
| d | 12 мм |
| L | 110 мм |
| L1 | 25 мм |
Где найти у производителя
Yih Troun — каталог производителя · www.cut-tools.com.tw
- Позиция есть в каталоге Yih Troun: PDF — в блоке «Документы» этой карточки или в документах бренда. Откройте его и найдите артикул 14-1206-110 поиском по тексту.
Другие типоразмеры серии
Хвостовик HSS для цекования 4-в-1 — 13 позиций серии, Yih Troun.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Свёрла корпусные со сменными пластинами.
| Артикул | D, мм | D1, мм | d, мм | L, мм | L1, мм | В список |
|---|---|---|---|---|---|---|
| 14-0803-70 | 8 | 7,8 | 8 | 70 | 20 | |
| 14-0803-90 | 8 | 7,8 | 8 | 90 | 20 | |
| 14-1004-80 | 10 | 9,8 | 10 | 80 | 25 | |
| 14-1004-100 | 10 | 9,8 | 10 | 100 | 25 | |
| 14-1206-80 | 12 | 11,5 | 12 | 80 | 25 | |
| 14-1206-80*1 | — | — | — | — | — | |
| 14-1206-110 | 12 | 11,5 | 12 | 110 | 25 | Текущая |
| 14-1208-70 | 16 | 15,8 | 12 | 70 | 33 | |
| 14-1210-70 | 20 | 19,7 | 12 | 70 | 35 | |
| 14-1608-100 | 16 | 15,8 | 16 | 100 | 30 | |
| 14-1608-130 | 16 | 15,8 | 16 | 130 | 30 | |
| 14-2010-100 | 20 | 19,7 | 20 | 100 | 35 |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 14-1206-110.
Пластины к корпусным свёрлам13
- 27-1206T-M.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6,5 мм, D1 10 мм, D2 12 мм, L1 6,05 мм
- D26-1205-E.F20Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6 мм, D1 10 мм, D2 12 мм, L 5 мм, L1 5,95 мм
- D26-1205-ME.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6 мм, D1 10 мм, D2 12 мм, L 5 мм, L1 5,95 мм
- D26-1205T-M.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6 мм, D1 10 мм, D2 12 мм, L 5 мм, L1 5,95 мм
- D26-1206-E.F20Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø7 мм, D1 11 мм, D2 12 мм, L 6 мм, L1 7,1 мм, AE 3 мм
- D26-1206-ME.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø7 мм, D1 11 мм, D2 12 мм, L 6 мм, L1 7,1 мм, AE 3 мм
- D26-1206T-M.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø7 мм, D1 11 мм, D2 12 мм, L 6 мм, L1 7,1 мм, AE 3 мм
- J26-1205-E.F20Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6 мм, D1 9,5 мм, D2 12 мм, L 5 мм, L1 5,95 мм
- J26-1205-ME.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6 мм, D1 9,5 мм, D2 12 мм, L 5 мм, L1 5,95 мм
- J26-1205T-M.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø6 мм, D1 9,5 мм, D2 12 мм, L 5 мм, L1 5,95 мм
- J26-1206-E.F20Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø7 мм, D1 11 мм, D2 12 мм, L 6 мм, L1 7,1 мм, AE 3 мм
- J26-1206-ME.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø7 мм, D1 11 мм, D2 12 мм, L 6 мм, L1 7,1 мм, AE 3 мм
- J26-1206T-M.B100Твердосплавная пластина для цекования 4-в-1 Yih Troun, Ø7 мм, D1 11 мм, D2 12 мм, L 6 мм, L1 7,1 мм, AE 3 мм
Винты для пластин1
- C03008Винт крепёжный M3×8
Ключи и отвёртки1
- T09PКлюч T09P
