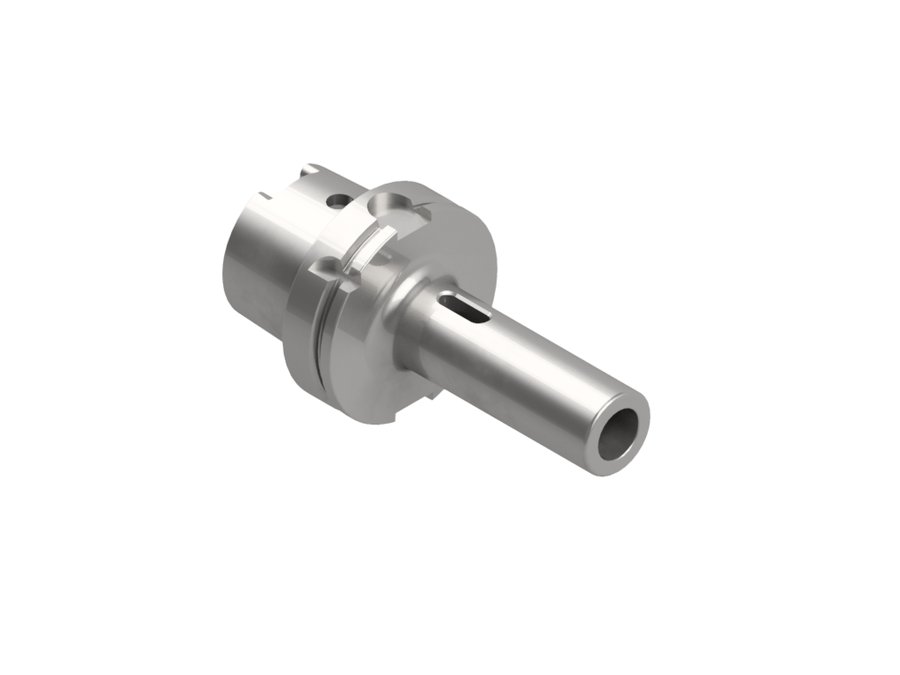

Переходник с конусом Морзе с резьбой под тягу EWS 25.HSK100AMK4L170AG, HSK100A, MK4, вылет LPR 170 мм
EWS · Переходники с конусом Морзе с резьбой под тягу EWS, присоединение к станку HSK · арт. 25.HSK100AMK4L170AG

Переходник с конусом Морзе с резьбой под тягу EWS 25.HSK100AMK4L170AG, HSK100A, MK4, вылет LPR 170 мм

Диаметр корпуса48 мм
Код интерфейса станкаHSK10000185
Код интерфейса инструментаMKD04001085
Диаметр буртика100 мм
Функциональная длина141 мм
Вылет LPR170 мм
Масса3,4 кг
Общая длина220 мм
Заказной номер EWSW139524
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с резьбой под тягу EWS, присоединение к станку HSK — 9 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
25.HSK63AMK1L100AG741000,9132
25.HSK63AMK2L120AG941201,15152
25.HSK63AMK3L140AG1141401,55172
25.HSK63AMK4L160AG1341601,9192
25.HSK100AMK1L110AG811102,4160
25.HSK100AMK2L120AG911202,5170
25.HSK100AMK3L150AG1211502,95200
25.HSK100AMK4L170AG1411703,4220Текущая
25.HSK100AMK5L200AG1712004,7250

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 25.HSK100AMK4L170AG.

Запчасти к инструменту1

  • KV HSK100-AТрубка подвода СОЖ EWS KV HSK100-A, DIN69895, M24x1,5
