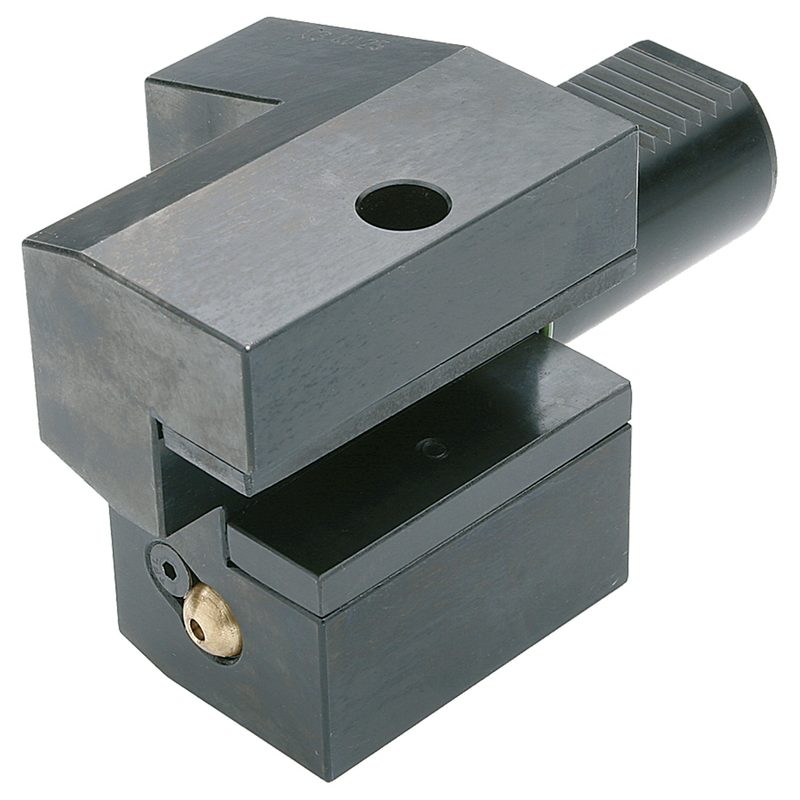

Осевой блок инструмента - Форма C3 перевёрнутый правый C3 - 25 x 16, DIN ISO 10889 [DIN 69880] - VDI, 259.43.16
Kemmler · Осевые блоки, форма C3, правые, перевёрнутые — VDI (DIN 69880 / ISO 10889-1) · арт. 259.43.16

Осевой блок инструмента - Форма C3 перевёрнутый правый C3 - 25 x 16, DIN ISO 10889 [DIN 69880] - VDI, 259.43.16

Присоединение к станку (ADINTMS)VDI (DIN 69880) — 25
Материал корпуса (BMC)сталь
Диаметр хвостовика / присоединения (DCONMS)25 мм
Размер (по каталогу)C3 - 25 x 16
EAN4250001024116
Исполнение по направлению (HAND)правое
Функциональная длина (LF)19 мм
Вылет (LPR)55 мм
Масса1,1 кг
Общая ширина (OAW)58 мм
Система / типоразмерC3
Размер HF1 (по чертежу производителя)16 мм
Размер HF2 (по чертежу производителя)12 мм
Размер HTB130 мм
Размер HTB225 мм
Размер RADW (по чертежу производителя)33 мм

Где найти у производителя

Магазин Kemmler · www.kemmler-shop.de

  • Откройте магазин Kemmler (kemmler-shop.de) и введите артикул 259.43.16 в строку поиска — карточка находится по полному артикулу.

Открыть поиск у производителя по артикулу 259.43.16 →

Другие типоразмеры серии

Осевые блоки, форма C3, правые, перевёрнутые — VDI (DIN 69880 / ISO 10889-1) — 6 позиций серии, Kemmler.

АртикулПрисоединение к станку (ADINTMS)Диаметр хвостовика / присоединения (DCONMS), ммРазмер (по каталогу)Функциональная длина (LF), ммВылет (LPR), ммОбщая ширина (OAW), ммРазмер HTB1, ммВ список
169.43.12VDI (DIN 69880) — 1616C3 - 16 x 1213444320
209.43.16VDI (DIN 69880) — 2020C3 - 20 x 1613555230
259.43.16VDI (DIN 69880) — 2525C3 - 25 x 1619555830Текущая
309.43.20VDI (DIN 69880) — 3030C3 - 30 x 2017707038
409.43.25VDI (DIN 69880) — 4040C3 - 40 x 2521858548
509.43.32VDI (DIN 69880) — 5050C3 - 50 x 322610010060

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 259.43.16.

Запчасти к инструменту2

  • 259.16.01Опорная плита 13,5 x 4 x 49, 259.16.01
  • Z.259.RINGO-кольцо для хвостовик VDI 25, DIN ISO 10889 [DIN 69880] - VDI, Z.259.RING
