EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.BT5010WL63

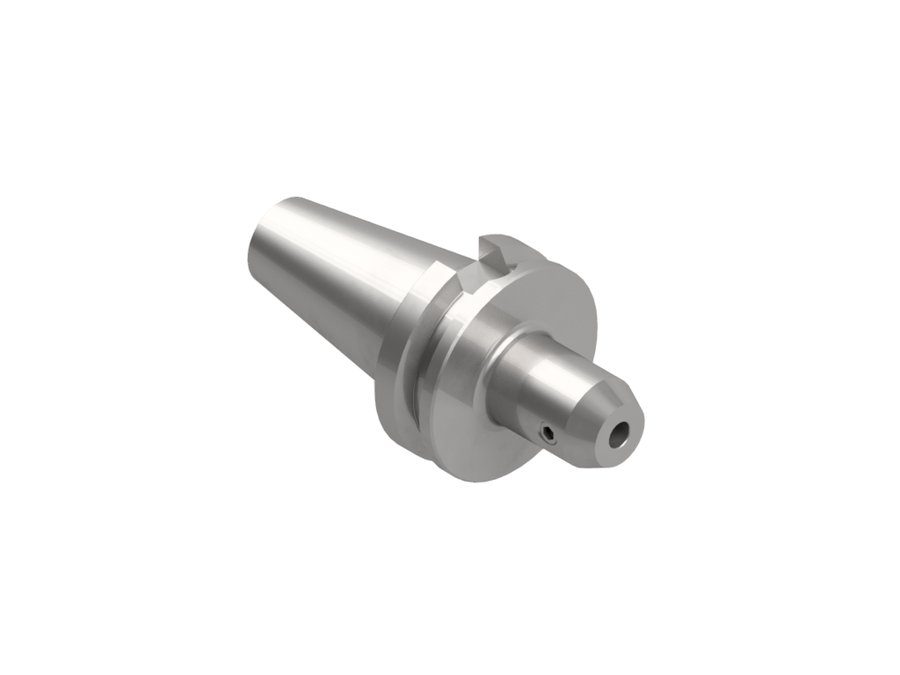

Оправка для концевых фрез с лыской Weldon EWS 27.BT5010WL63, BT50, d 10 мм, вылет LPR 63 мм
| Диаметр корпуса | 35 мм |
|---|---|
| Код интерфейса станка | SKG05005195 |
| Код интерфейса инструмента | ZYL01001015 |
| Диаметр буртика | 100 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK50 BT |
| Присоединение инструмента | Weldon Ø10 |
| Функциональная длина | 25 мм |
| Вылет LPR | 63 мм |
| Масса | 3,7 кг |
| Общая длина | 164,8 мм |
| Заказной номер EWS | W139787 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-2 (JIS B 6339) |
Другие типоразмеры серии
Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.BT4032WL100 | Weldon Ø32 | 73 | 100 | 165,4 | SK40 BT | |
| 27.BT4032WL160 | Weldon Ø32 | 133 | 160 | 225,4 | SK40 BT | |
| 27.BT4040WL160 | Weldon Ø40 | 133 | 160 | 225,4 | SK40 BT | |
| 27.BT5006WL100 | Weldon Ø6 | 62 | 100 | 201,8 | SK50 BT | |
| 27.BT5006WL160 | Weldon Ø6 | 122 | 160 | 261,8 | SK50 BT | |
| 27.BT5008WL100 | Weldon Ø8 | 62 | 100 | 201,8 | SK50 BT | |
| 27.BT5010WL63 | Weldon Ø10 | 25 | 63 | 164,8 | SK50 BT | Текущая |
| 27.BT5010WL100 | Weldon Ø10 | 62 | 100 | 201,8 | SK50 BT | |
| 27.BT5010WL130 | Weldon Ø10 | 92 | 130 | 231,8 | SK50 BT | |
| 27.BT5012WL80 | Weldon Ø12 | 42 | 80 | 181,8 | SK50 BT | |
| 27.HSK50A06WL65 | Weldon Ø6 | 39 | 65 | 90 | — | |
| 27.HSK50A08WL65 | Weldon Ø8 | 39 | 65 | 90 | — |
